FCシリーズ FCS16KA/800A/400A
FCシリーズの機能・特長
- 16384画素、ピクセルサイズ3.5×3.5μｍのCMOSセンサを採用
- 8192、4096画素は、ピクセルサイズ7×7μmのCMOSセンサを採用
- 同期モード設定（内部/外部）
- 露光制御機能を搭載
- 水平ビニング機能
- 防塵性を考慮したコンパクトな筐体構造

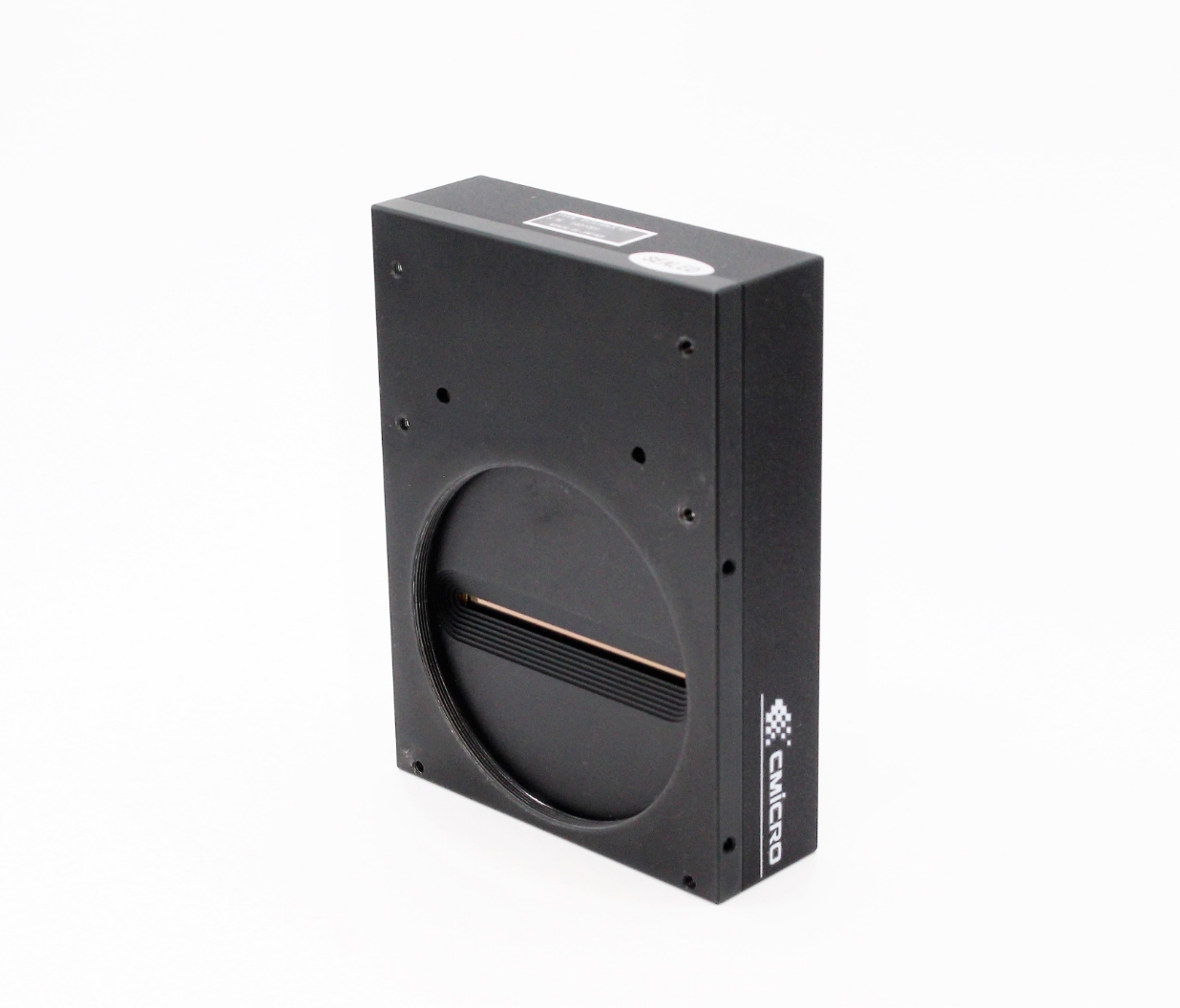

- 16384、8192画素カメラはM72マウント

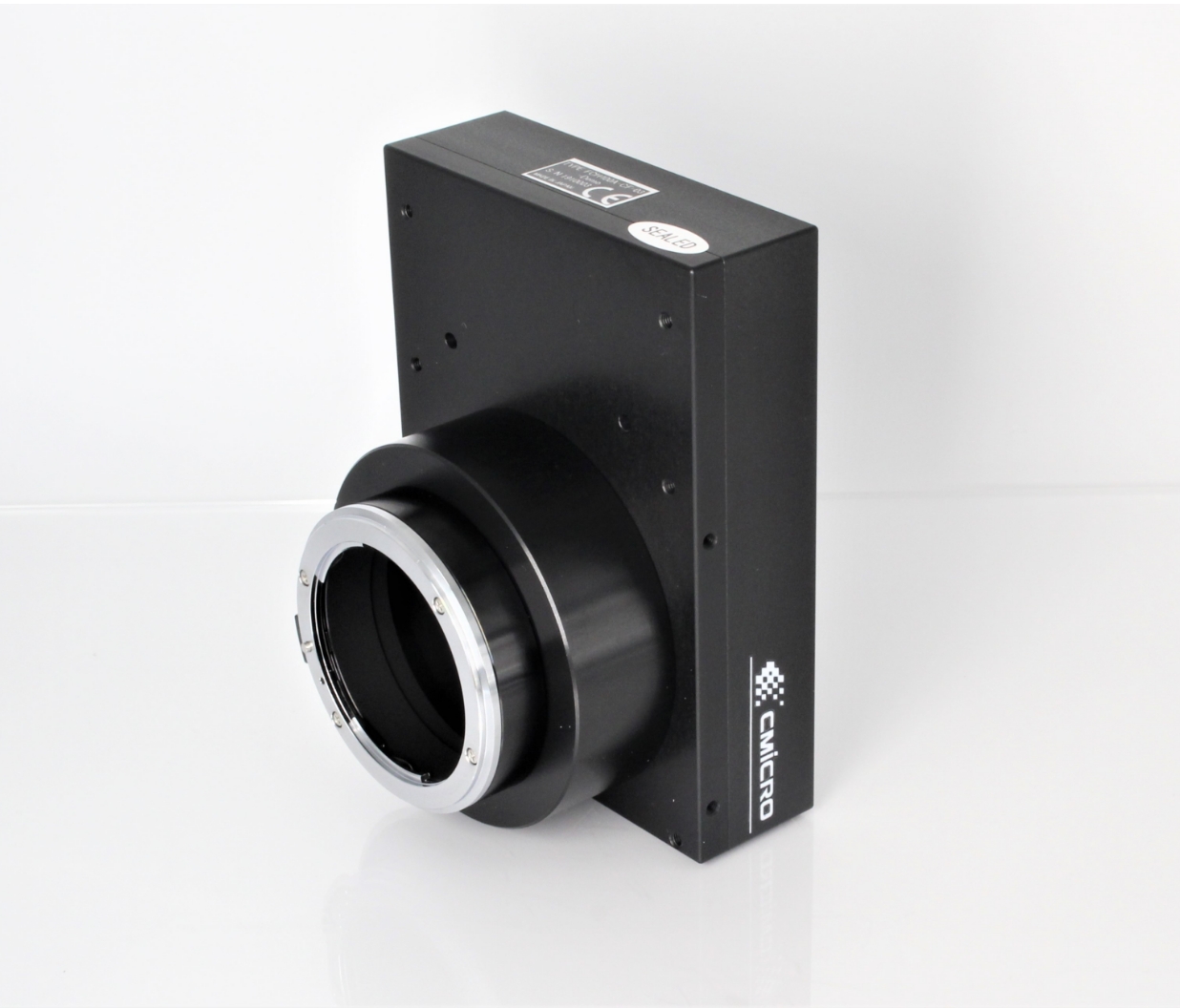

- 4096画素カメラは豊富なレンズを選べるFマウント採用
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位 | FCS16KA-C7 | FCH800A-C7-03 | FCH400A-CF-03 |
|---|---|---|---|---|
| 画素数 | pixel | 16384 | 8192 | 4096 |
| 画素サイズ | μm | 3.5×3.5 | 7.0×7.0 | |
| 有効イメージサイズ | mm | 57.34 | 57.34 | 28.67 |
| レンズマウント | - | M72 (P=0.75) | M72 (P=0.75) | Nikon F |
| フランジバック | mm | 9.54 | ||
| 電源入力コネクタ | - | 6Pin：HR10-7R-6P（HIROSE） | ||
| サイズ(W×H×D) | mm | 87.0×118.0×29.5 | 87.0×118.0×66.4 | |
| 重さ（レンズ含まず） | g | 450 | 570 | |
| データ出力形式 | - | Camera Link Full | Camera Link Medium/ Full/ 80bit | |

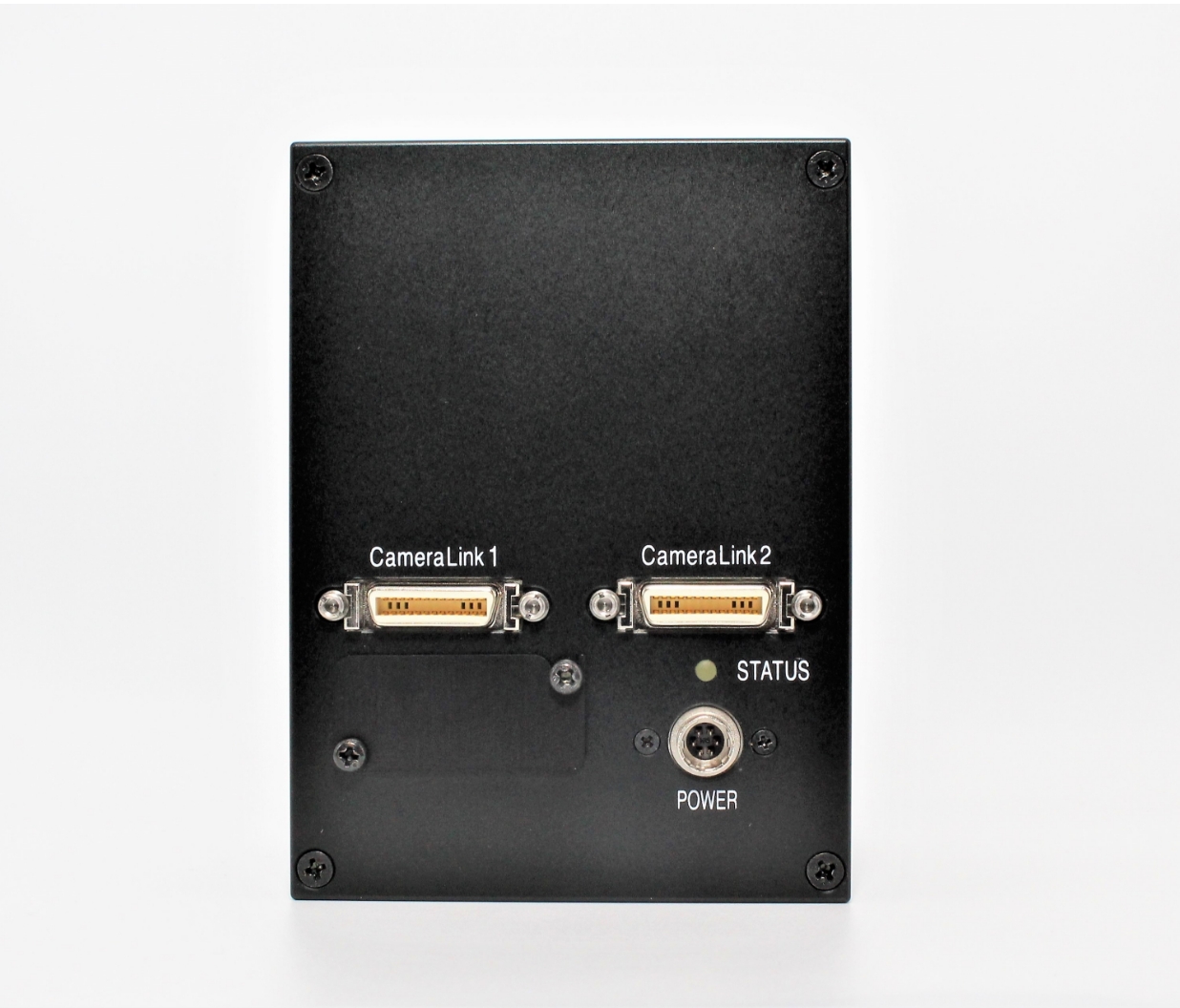

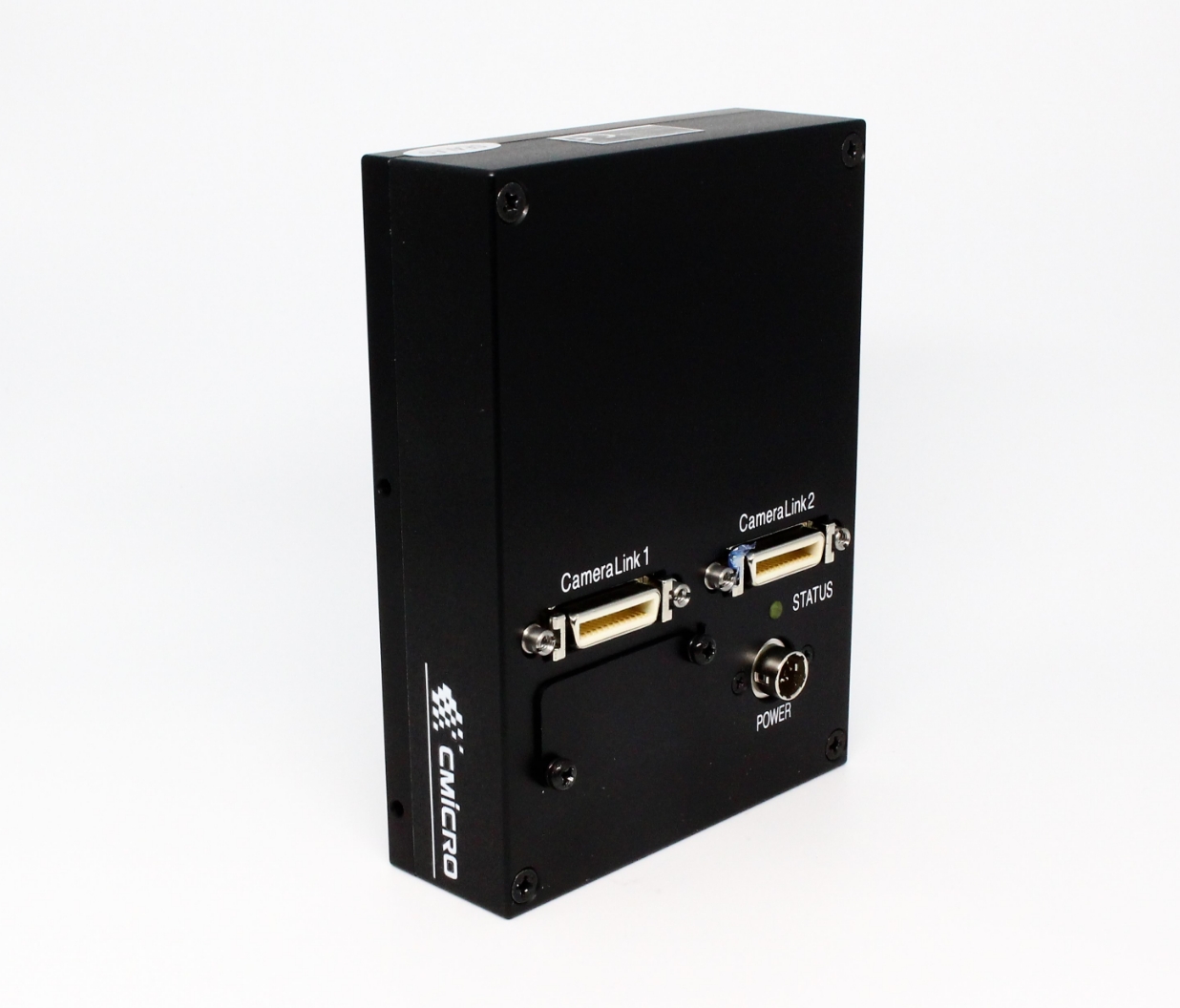

| データ出力コネクタ | - | Camera Link 26Pin (MDR) x 2 10226-2200PE(3M) | ||
| オペレーションレンジ | 単位 | FCS16KA-C7 | FCH800A-C7-03 | FCH400A-CF-03 |
| 露光制御 | - | Yes | ||
| データレート | MHz | 680(85×8taps) | 640(80×8taps) | 320(80×4taps) |
| ラインレート | kHz | Max: 40.6(24.6μs) | Max: 72.4 (13.8μs) | |
| アナログゲイン調整 | dB | Min: 0 Max: 21.6 | ||
| データフォーマット | bit | 8 | 8/10 | |
| 使用温度 | ℃ | Min: 0 Max: 50 | ||
| 入力電圧 | DC V | Min:11 Max:16 (Typ.12～15V) | ||
※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで 試験時間：X,Y,Z方向に各120分】

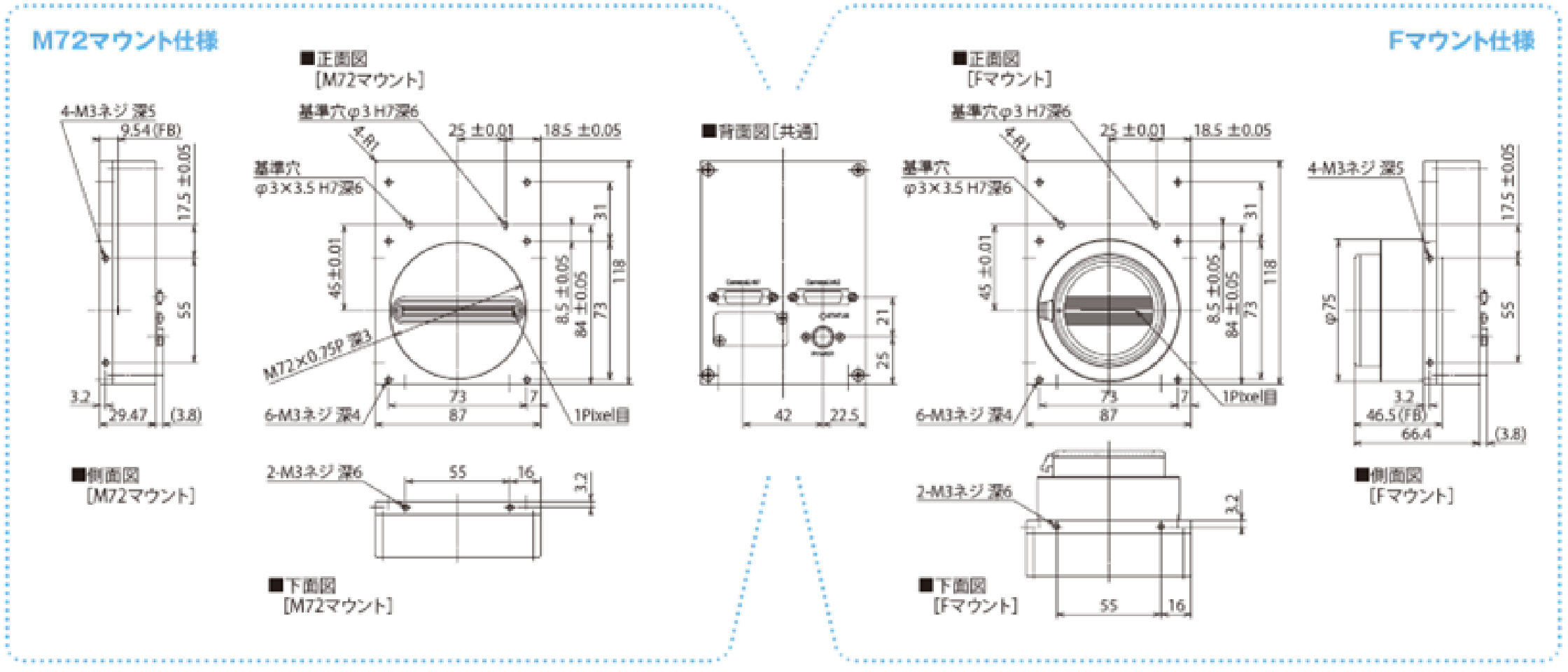

寸法図
製品比較表
※左右にフリックしてご覧いただけます。
| FCH800A/400A | FXS800A/400A | SFB400H | |
|---|---|---|---|
| センサ | CMOS | CMOS | CMOS |
| 画素数 | 8192/4096 | 8192/4096 | 4096 |
| ピクセルサイズ | 7×7μm | 7×7μm | 7×7μm |
| ラインレート | 72.4kHz | 72.4kHz | 34kHz |
| インターフェース | Camera Link | CXP | Camera Link |
| カメラマウント | M72/F | M72/F | M42/F |
FCシリーズに関するよくあるご質問
Q
16k画素カメラはシングルラインでしょうか？
A
はい。シングルラインです。8k画素、4k画素カメラもシングルラインです。
Q
80/85MHzのCamera Linkの伝送距離はどれくらいですか？
A
80MHz伝送で約5m、85MHzではそれ以下になると思われますが、ケーブル性能にも依存します。実機にて評価をお願いします。
