RSシリーズ　RSB400H/200H

4096、2048画素　プリズム分光式、３CMOSカラーラインスキャンカメラ

本カメラは、ダイクロイックプリズムを採用した3板式高速カラーラインスキャンカメラです。インターフェースはCameraLinkとCoaXPress(CXP-12)に対応しています。

仕様

カメラタイプ：	プリズム分光式3CMOSカラー
画素数：	4096 / 2048
ピクセルサイズ：	7×7 / 14×14μm
ラインレート：	21.4 / 64 kHz
インターフェース：	Camera Link-Medium CoaXPress(CXP-12)
カメラマウント：	M52または Nikon F

製品に関する資料はこちら

資料ダウンロード

Zebraボード用カメラファイル

外観図(.dxf)をダウンロード

まずはお気軽にご相談ください！

お問い合わせはこちら

デモ機貸出のご要望はこちら

RSシリーズの機能・特長

4k仕様は、ピクセルサイズ7×7μｍの高感度CMOSセンサを採用
2k仕様は、ピクセルサイズ14×14μｍのCMOSセンサを採用
インターフェースはCameraLinkとCoaXPress(CXP-12)に対応　
データレート160MHzの高速モデル
ダイクロイックプリズム採用で優れた色再現性
RGBを同一光軸から取得するためディレイ処理不要
同期モード設定（内部/外部）
露光制御機能を搭載
水平ビニング機能搭載

主な仕様

※左右にフリックしてご覧いただけます。

物理的な特徴	単位	RSB400HｰC5/CF/X5/XF (*４, 5)	RSB200HｰC5/CF/X5/XF (*4, 5)
画素数	pixel	4096×3(RGB)	2048×3(RGB)
画素サイズ	μm	7×7	14×14
有効イメージサイズ	mm	28.67
レンズマウント	-	M52: -C5, -X5 / Nikon F :-CF, -XF
フランジバック	mm	46.5
電源入力コネクタ	-	6Pin：HR10-7R-6P（HIROSE）
サイズ(W×H×D)	mm	[RSB400H-C] 90×90×88 [RSB400H-X] 90×90×97
重さ（レンズ含まず）	g	[RSB400H-C] 1000g [RSB400H-X] 1300g
データ出力形式	-	160MHz （R,G,B） Camera Link-Medium / CoaXPress (CXP-12)
データ出力コネクタ	-	[Camera Link] （SDR） 26Pin×2 HDR-EC26FYTG2 (HONDA TSUSHIN KOGYO)[CoaXPress] MicroBNC, MBNCJ-V-PC(JC Electronics Corporation)
オペレーションレンジ	単位	RSB400HｰC5/CF/X5/XF	RSB200HｰC5/CF/X5/XF
露光制御	-	Yes
データレート	MHz	Max : 160
ラインレート	kHz	Max: 21.4（46.6us）	Max: 64(15.6us)
アナログゲイン調整	dB	Min: 0 　 Max: 24
データフォーマット	bit	8/10/12
使用温度	℃	Min: 0 　　 Max: 45
入力電圧	DC V	Min: 11 Max: 25 (Typ.12～24V)

※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで試験時間：X,Y,Z方向に各120分】
※21.4kHz以上のラインレートをご希望の場合は、別途お問合せ下さい。
※CameraLinkインターフェースをご希望の場合は、型式の後が「C」となります。
※CoaXPressインターフェースをご希望の場合は、型式の後が「Ｘ」となります。

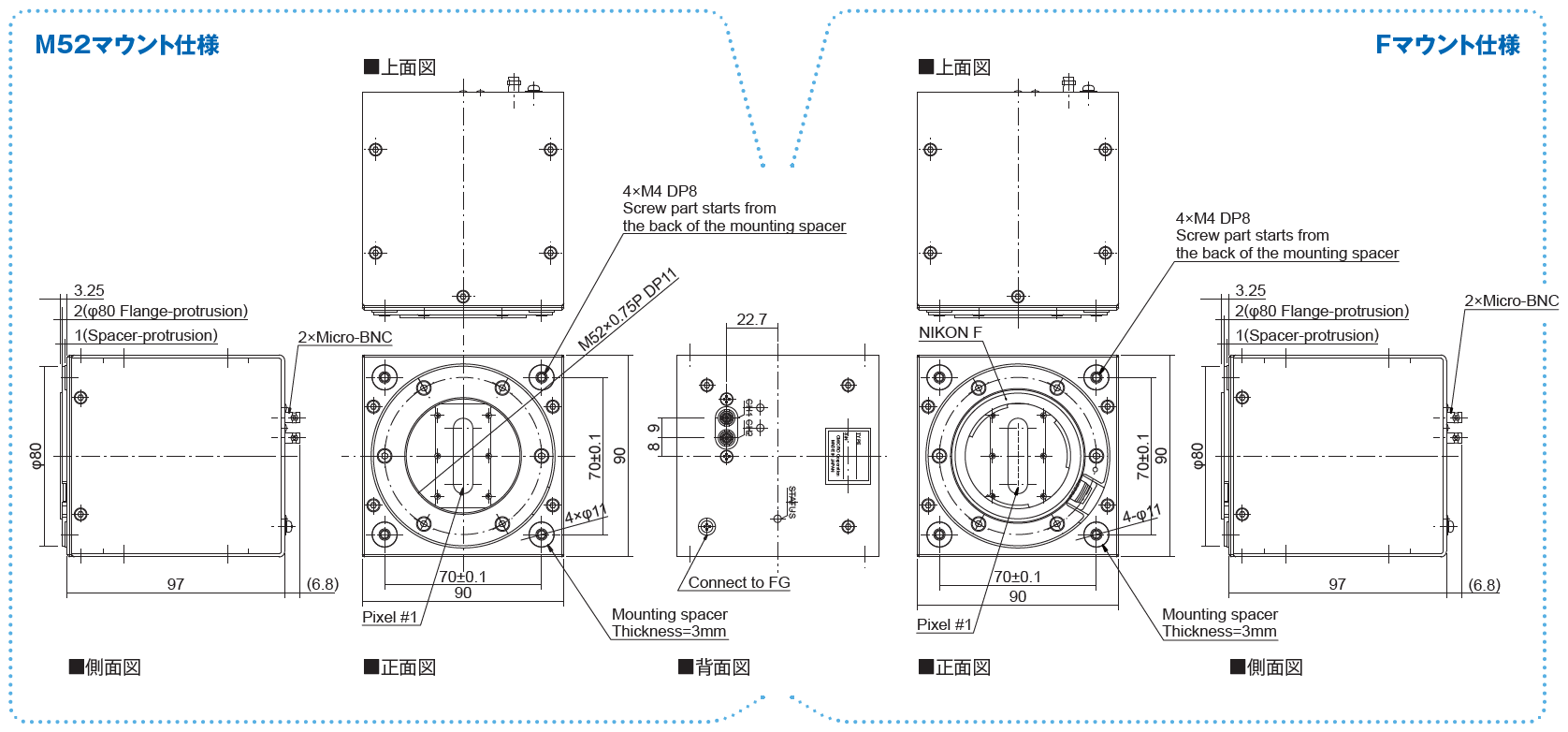

寸法図

CameraLink インターフェース
RSシリーズ

CoaXPress インターフェース

製品比較表

※左右にフリックしてご覧いただけます。

	RSB400H	RSB200H	TFB200H
センサ	CMOS	CMOS	CMOS
画素数	4096	2048	2048
ピクセルサイズ	7×7μm	14×14μm	14×14μm
ラインレート	21.4kHz	64kHz	19kHz
インターフェース	Camera Link-M/B CoaXPress (CXP-12)	Camera Link-M/B CoaXPress (CXP-12)	Camera Link-B/M CoaXPress (CXP-12)
カメラマウント	M52/Nikon F	M52/Nikon F	M52/Nikon F
