光切断方式の3Dラインプロファイルカメラは、これまで培った
カメラ技術にレーザーを付加した製品です。
新たな3次元計測・検査のアプリケーションを提案します。

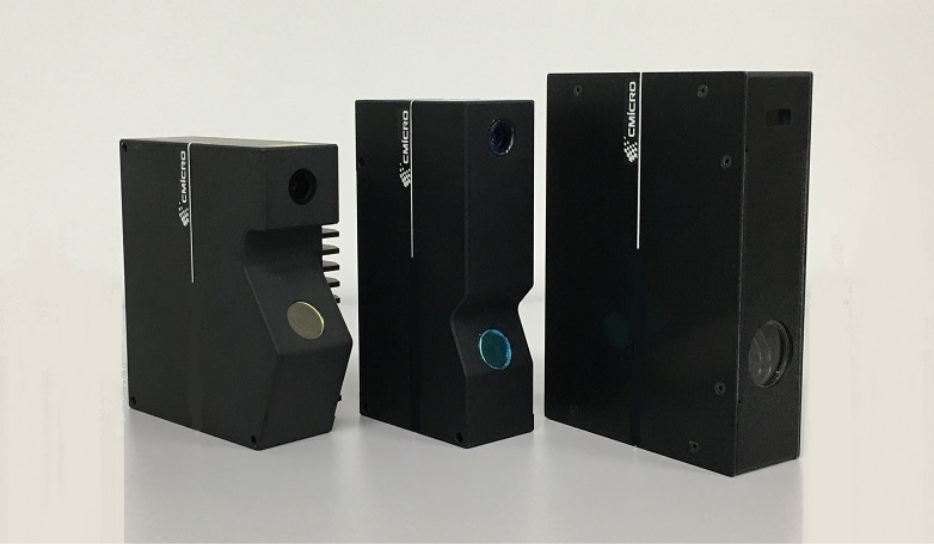

製品ラインアップ
■ Kingfisherシリーズ
新製品!

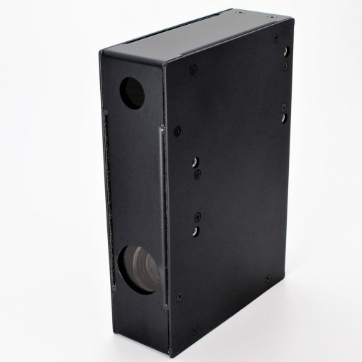

KFB300
KFB300は高さ方向300±120mm、最大260mm幅の広い測定範囲を持つ3Dラインプロファイルカメラです。
複数カメラの同時撮影にも対応し、ミドルサイズの対象物の形状や断面積の測定が可能です。
インタフェースはEthernetに対応しており、HUBを経由し1台のPCに複数カメラを接続可能です。
（最大4台まで）

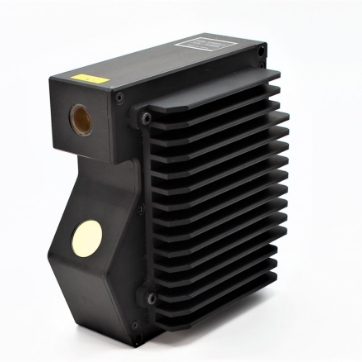

KFB200
最速スキャンレート3.2kHzのレーザー光切断法を用いた3Dラインプロファイルカメラです。
最大160mm幅を2048画素のデータでラインプロファイル出力します。
本製品は、Camera Link版とEthernet版があります。
※写真は、Ethernet版です。

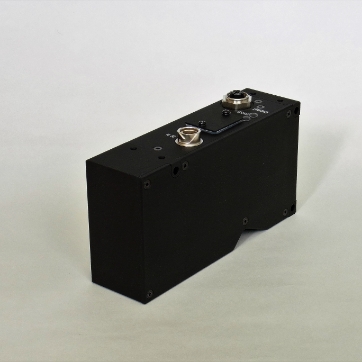

KFB080
最速スキャンレート5.0kHzのレーザー光切断法を用いた3Dラインプロファイルカメラです。
測定範囲は高さ方向にて80±15ｍｍで最大50㎜幅を1000画素のデータでラインプロファイル出力します。
狭小対象物に特化したモデルにてビード形状検査などに優れた性能を発揮します。
カメラ接続と使用イメージ
■ カメラ接続について
CMICRO製電源BOXと電源ケーブル(制御信号含む)をご用意出来ます。
※電源BOXの仕様は、右下の「電源BOX」バナーのリンク先にてご確認ください。
※フエニックス・コンタクト社製
ケーブル(型番：1407473)推奨
電源(制御信号含む)ケーブル
カメラ制御信号
電源(AC 100V)
■ 使用イメージ
カメラまたはワークが移動することにより、高さデータを取得します。
(KFB200の例)
カスタム製品開発 / 製造
光切断方式の3Dラインプロファイルカメラについて、お客様のご要望に応じて
カスタム製品の開発・製造を承ります。
