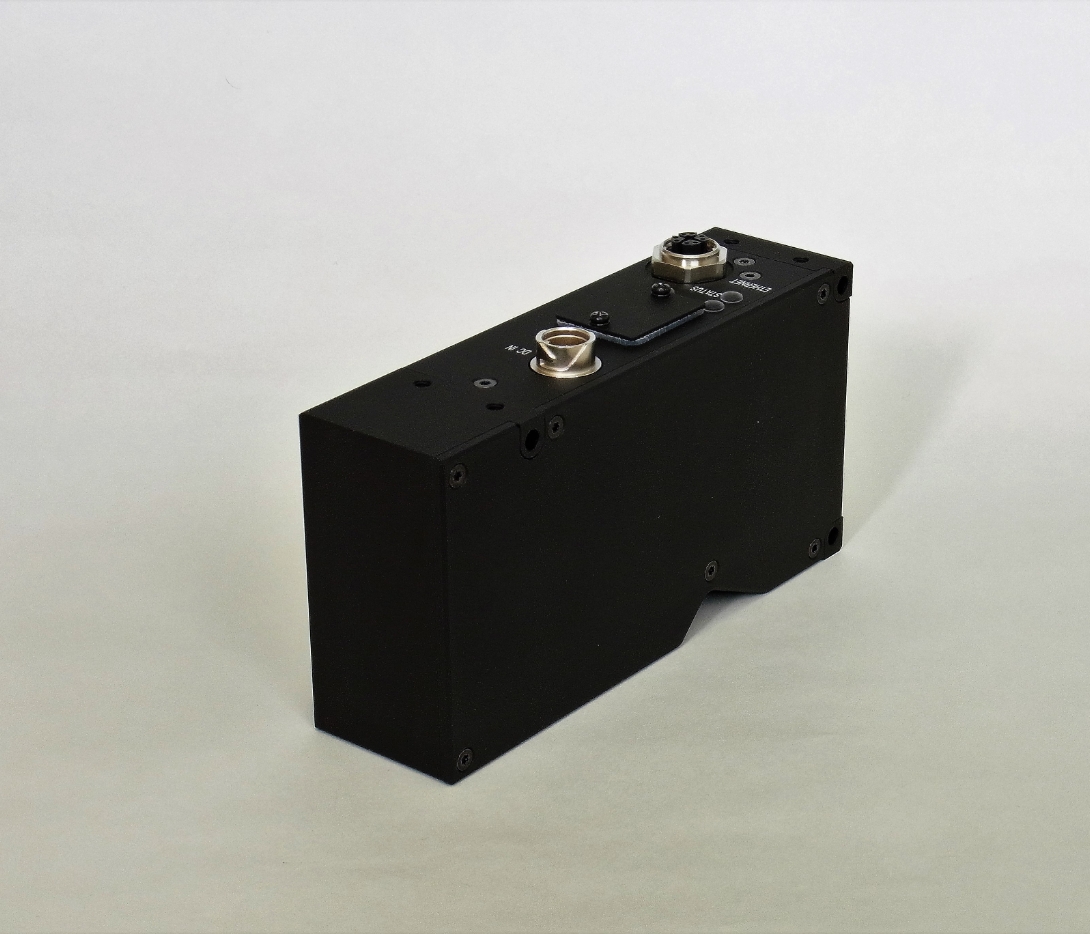

KFシリーズ KFB200
KFB200の機能・特長
- 赤レーザー搭載で、様々な検体に対応
- レーザー一体型にてキャリブレーション不要、工場調整済み
- 12～24V単一電源動作
- IP5X相当の防塵を考慮した筐体構造
- Camera Link-Base／Ethernet出力の2仕様
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位など | KFB200-CR | KFB200-ER |
|---|---|---|---|
| 光学方式 | - | 光切断法による拡散反射 | 光切断法による拡散反射 |
| 基準高さ | mm | 200±60 | |
| 測定幅/Near | mm | 86 | |
| 測定幅/基準 | mm | 123 | |
| 測定幅/Far | mm | 160 | |
| 高さ出力単位 | μm | 10 | |
| 幅 出力単位 | μm | 100 | |
| ラインレート | kHz(μs) | 最大3.2（312） | |
| レーザー光源 | - | 赤色半導体レーザー | |
| - | クラス2M [JIS C 6802] | ||
| データ出力形式 | - | Camera Link-Base | Ethernet |
| データフォーマット | bit | 16 | |
| 出力コネクタ | - | SDR、12226-8200-00PL (3M) | M12 CAT5e（10/100/1000 Base-T） |
| 電源入力コネクタ | - | 12Pin、LF10WBR-12P (ヒロセ) | |
| サイズ(W×H×D) | mm | 145×75×40 | |
| 入力電圧 | VDC | Min：11 Max：25 | |
| 映像信号用ケーブル | - | Camera Linkケーブル 別途ご準備下さい |
Camera M12 Ethernetケーブルを長さに応じて御注文下さい 5m型式：NBC-MSX/5.0-94F/R4AC SCO（1407473） 10m型式：NBC-MSX/10.0-94F/R4AC SCO（1407473） |
※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで 試験時間：X,Y,Z方向に各120分】

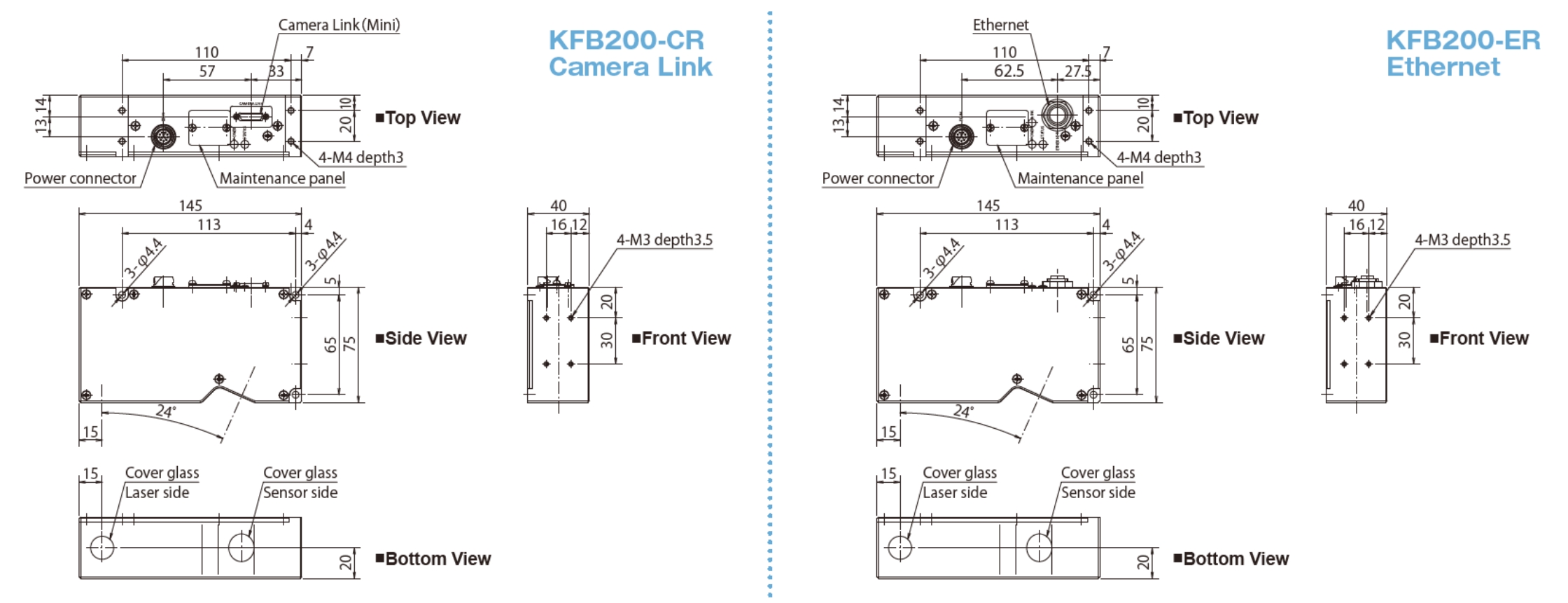

寸法図
製品比較表
※左右にフリックしてご覧いただけます。
| KFB200 | KFB300 | KFB080 | |
|---|---|---|---|
| 基準高さ | 200㎜ | 300㎜ | 80㎜ |
| 測定幅/基準箇所 | 123㎜ | 185㎜ | 45㎜ |
| 高さ出力単位 | 10μｍ | 10μｍ | 1μｍ |
| 幅 出力単位 | 100μｍ | 150μｍ | 50μｍ |
| ラインレート | 最大3.2kHz | 最大2kHz | 最大5kHz |
| ラインレート | Camera Link/Ethernet | Ethernet | Camera Link-Base |
KFB200に関するよくあるご質問
Q
基準高さとは何ですか？
A
カメラの視野高さの中で中心となる高さのことを言います。この基準高さを中心にカメラに近いほうを＋（プラス）、カメラから遠い方を－（マイナス）高さとして出力します。
Q
Ethernet出力タイプでは、ノートPCとKFB200があれば接続して使用可能ですか？
A
専用のEthernetケーブルとカメラ用電源もご用意ください。カメラとPC、電源をケーブルで接続後、マニュアルに従って画像表示アプリをインストールしてお使いいただけます。
Q
サンプル測定をお願いしたいのですが、サイズはどれくらいが良いですか？
A
測定幅160㎜以下であれば、形状は問いません。
