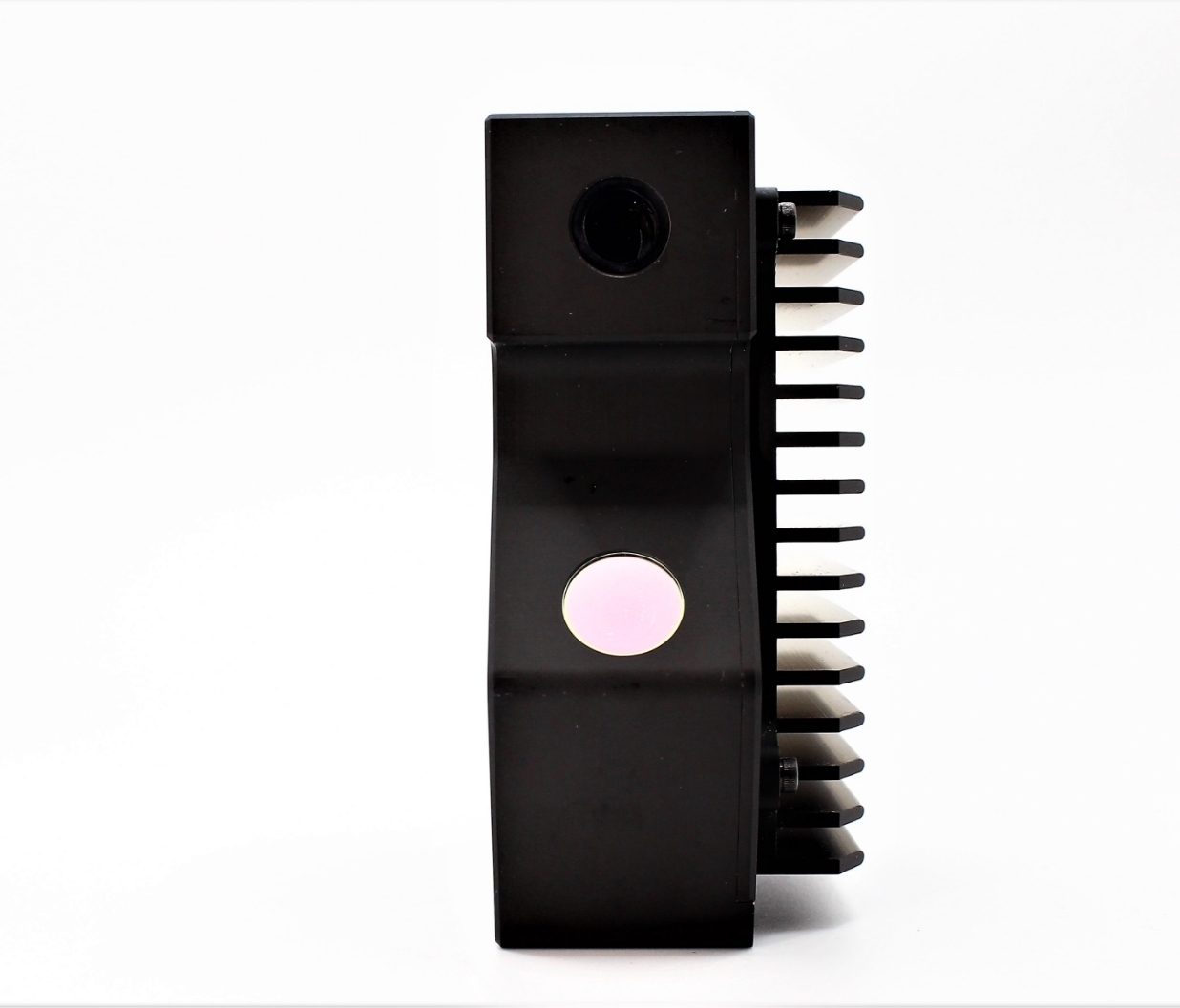

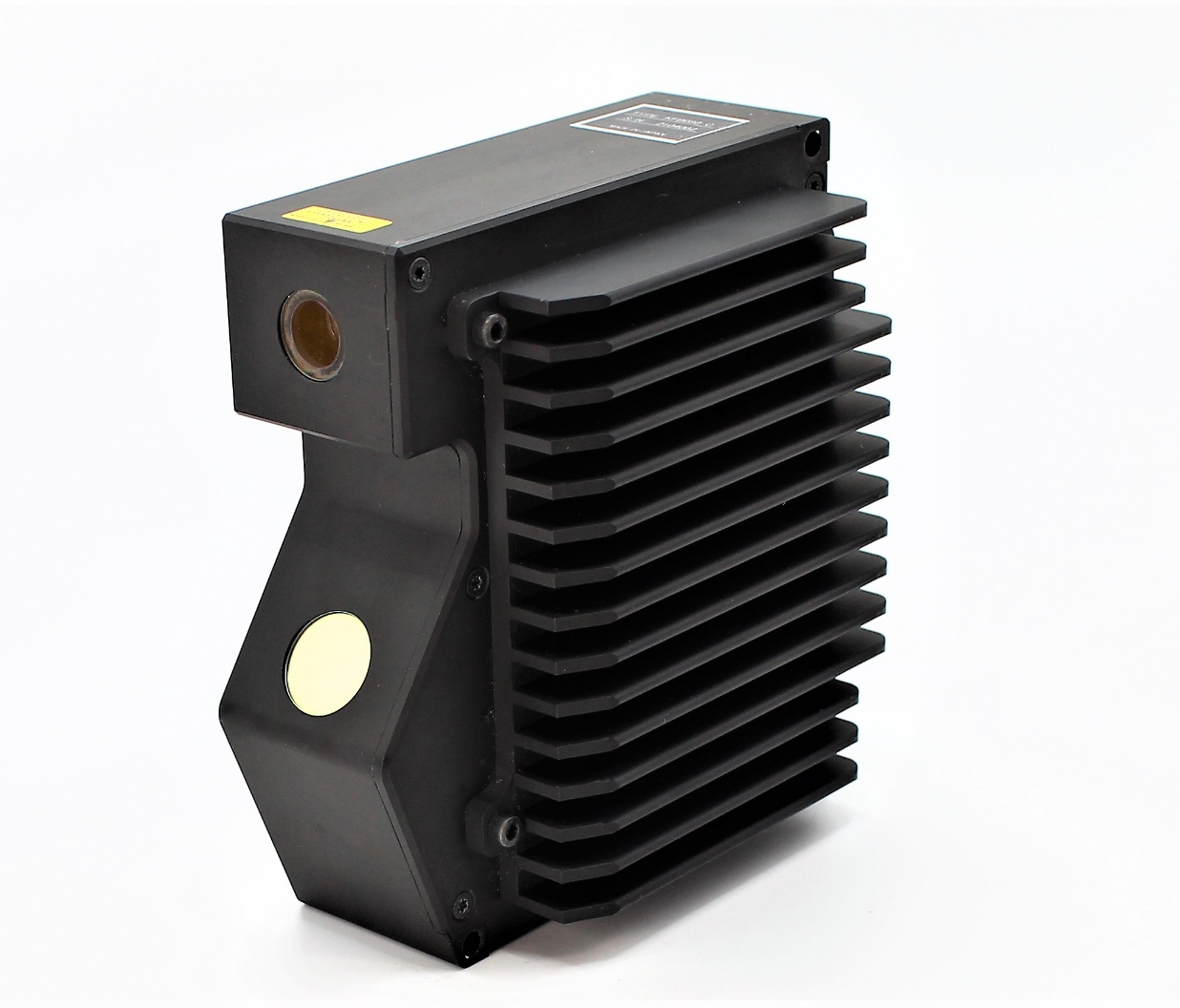

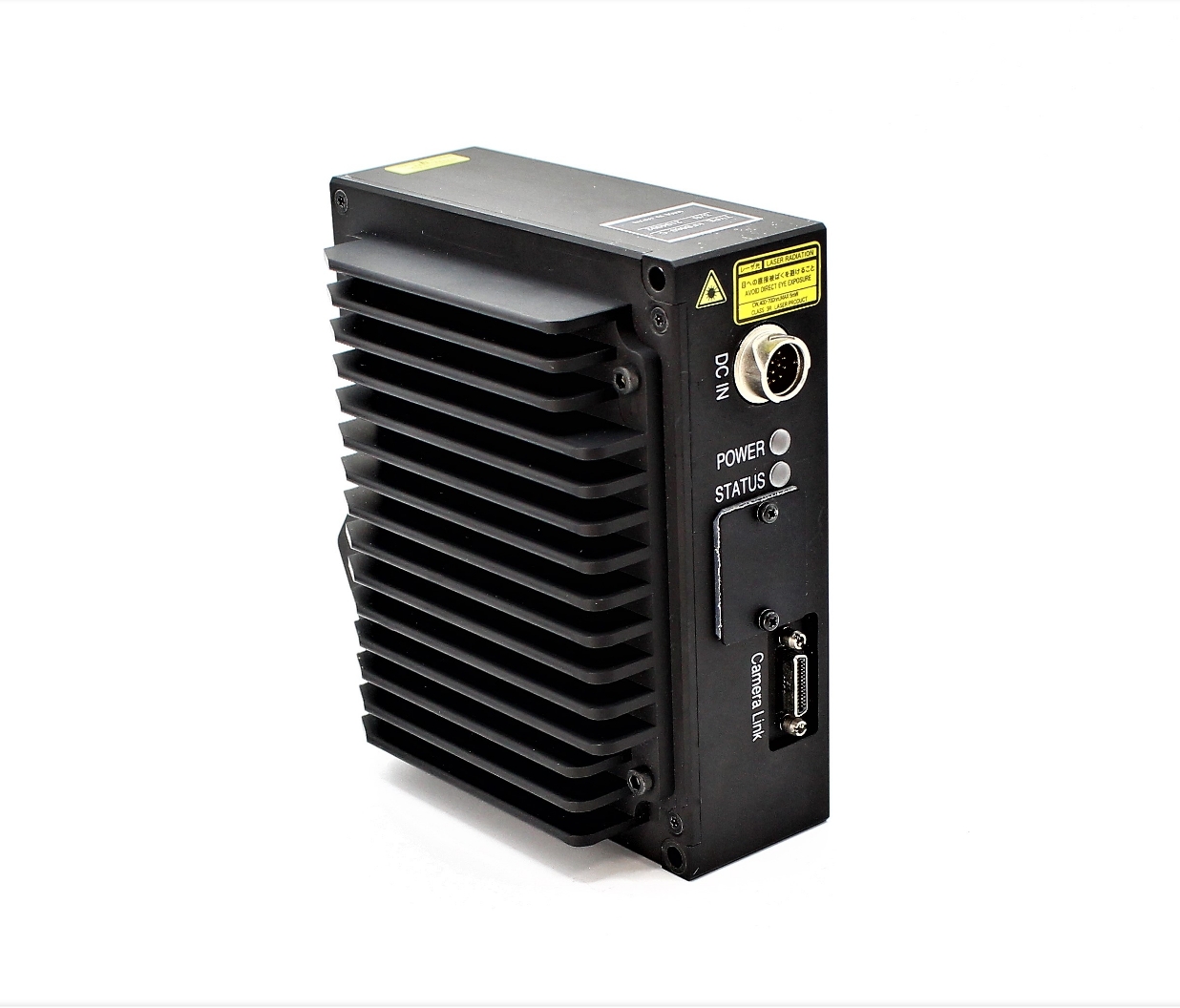

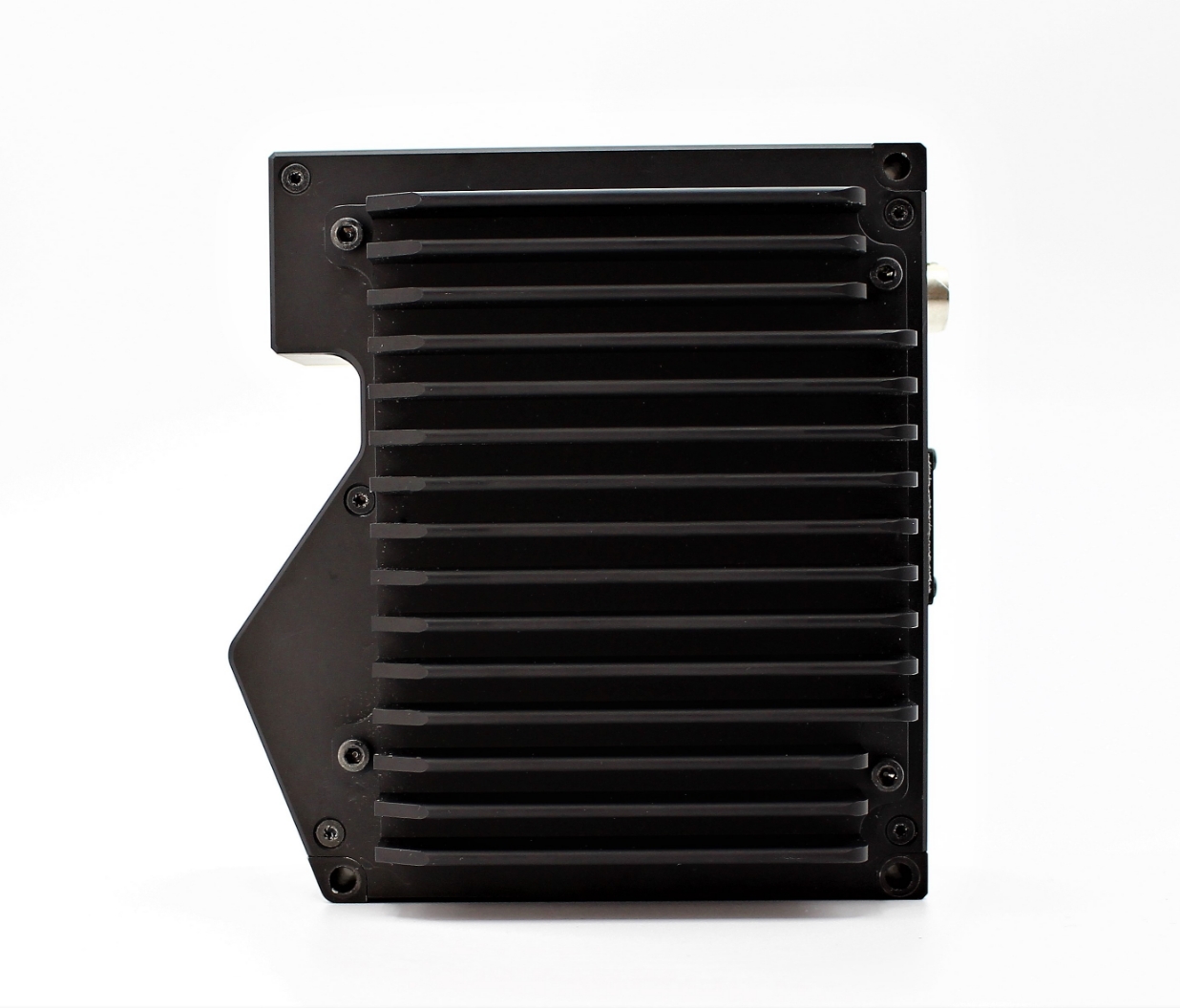

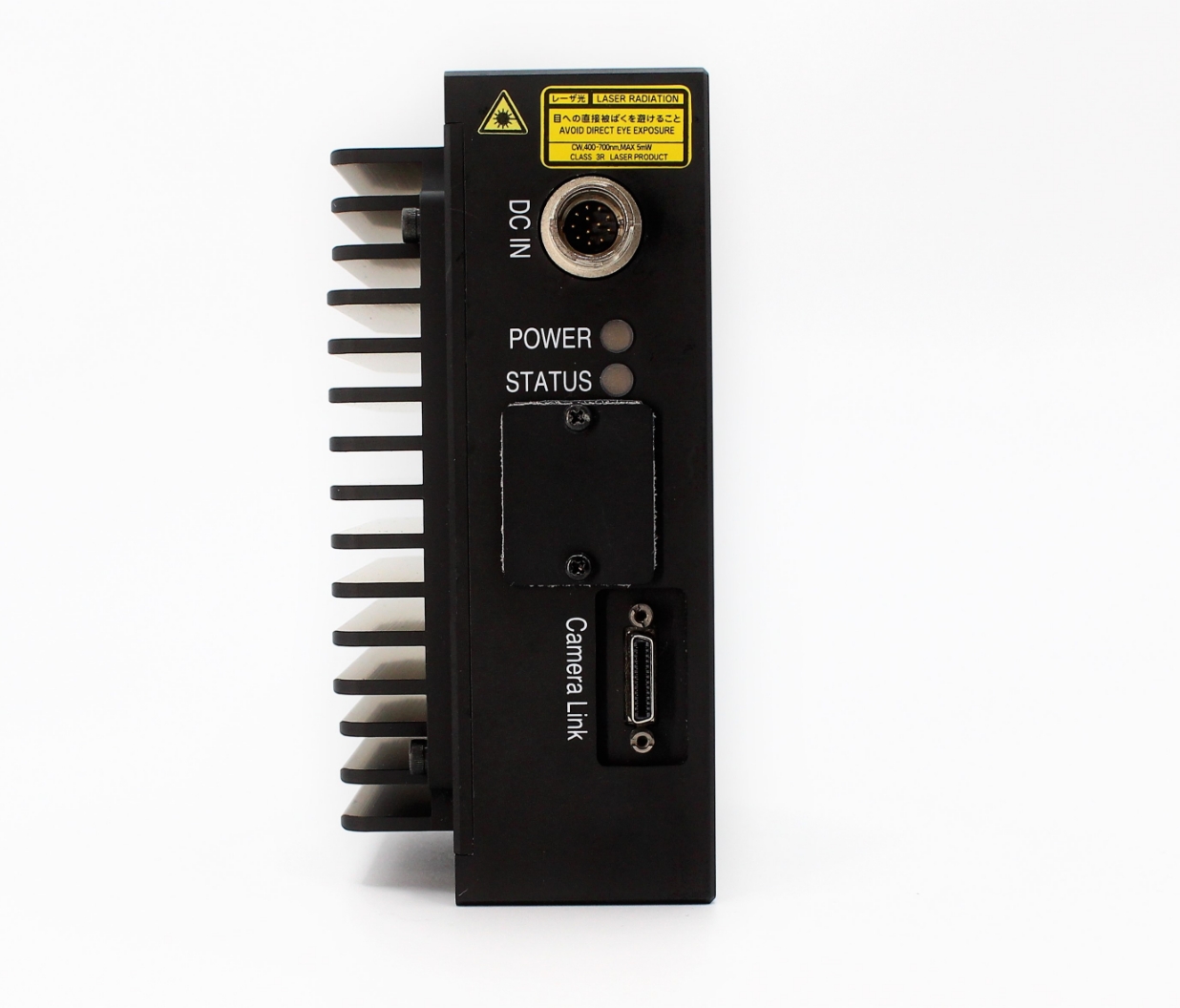

KFシリーズ KFB080
KFB080の機能・特長
- 緑レーザー搭載で、様々な検体に対応
- レーザー一体型にてキャリブレーション不要、工場調整済み
- 12～24V単一電源動作
- IP5X相当の防塵を考慮した筐体構造
- Camera Link-Base出力
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位など | KFB080-CG | |
|---|---|---|---|
| 光学方式 | - | 光切断法による拡散反射 | |
| 基準高さ | mm | 80±15 | |
| 測定幅/Near | mm | 40 | |
| 測定幅/基準 | mm | 45 | |
| 測定幅/Far | mm | 50 | |
| 高さ出力単位 | μm | 1 | |
| 幅 出力単位 | μm | 50 | |
| ラインレート | kHz(μs) | 最大 5（200） | |
| レーザー光源 | - | 緑色可視光半導体レーザー | |
| - | 3R [JIS C 6802:2014][IEC 60825-1:2014] | ||
| データ出力形式 | - | Camera Link (Base Configuration) | |
| データフォーマット | bit | 16（プロファイル）、8（センサー画像） | |
| 出力コネクタ | - | 12226-8200-00PL (3M) | |
| 電源入力コネクタ | - | 12Pin、LF10WBR-12P (ヒロセ) | |
| サイズ(W×H×D) | mm | 127×118×59 | |
| 入力電圧 | VDC | Min：12 Max：24 | |
| 映像信号用ケーブル | - | Camera Link ケーブルを別途ご準備ください | |
※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで 試験時間：X,Y,Z方向に各120分】

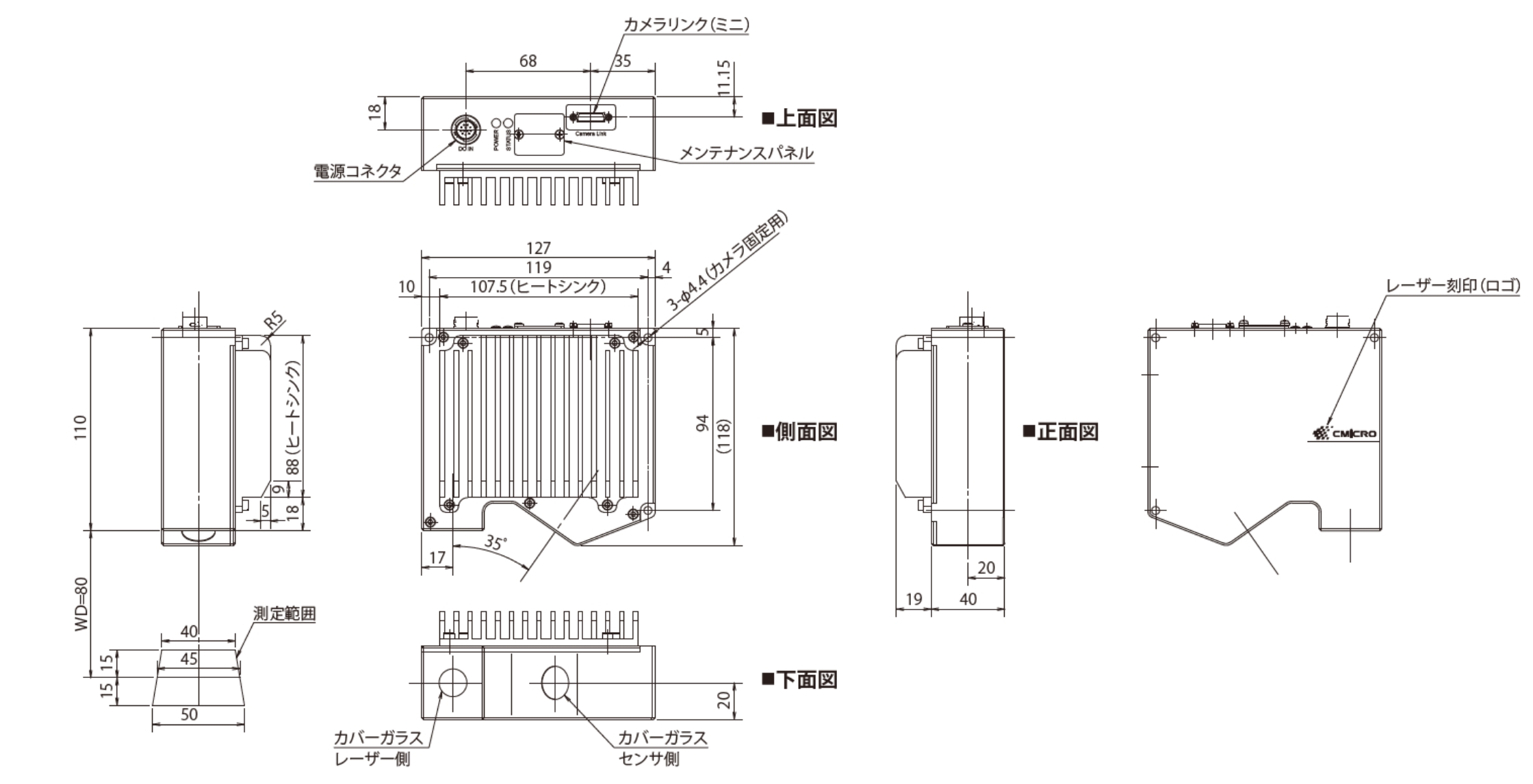

寸法図
製品比較表
※左右にフリックしてご覧いただけます。
| KFB080 | KFB200 | KFB300 | |
|---|---|---|---|
| 基準高さ | 80㎜ | 200㎜ | 300㎜ |
| 測定幅/基準箇所 | 45㎜ | 123㎜ | 185㎜ |
| 高さ出力単位 | 1μｍ | 10μｍ | 10μｍ |
| 幅 出力単位 | 50μｍ | 100μｍ | 150μｍ |
| ラインレート | 最大5kHz | 最大3.2kHz | 最大2kHz |
| ラインレート | Camera Link-Base | Camera Link/Ethernet | Ethernet |
KFB080に関するよくあるご質問
Q
サンプル測定をお願いいたのですが、サイズはどれくらいが良いですか？
A
測定幅50㎜以下で、形状は問いません。
Q
計測した値が正しいかどうかは、どのように評価すれば良いでしょうか？
A
検体の現物をスケールなどで測定いただき、測定結果と照らし合わせてください。
Q
段差のない所でも凹凸を検知していますが、なぜですか？
A
検体の色が大きく変わる場合など、境界部分でレーザー輝線の太さが変わり、凹凸があるように計測されます。
露光時間・ゲインを最適化する、HDRパラメータを変更することで軽減できます。
KF080の購入をご希望の方は
こちらからお問い合わせください
