KFシリーズ KFB300

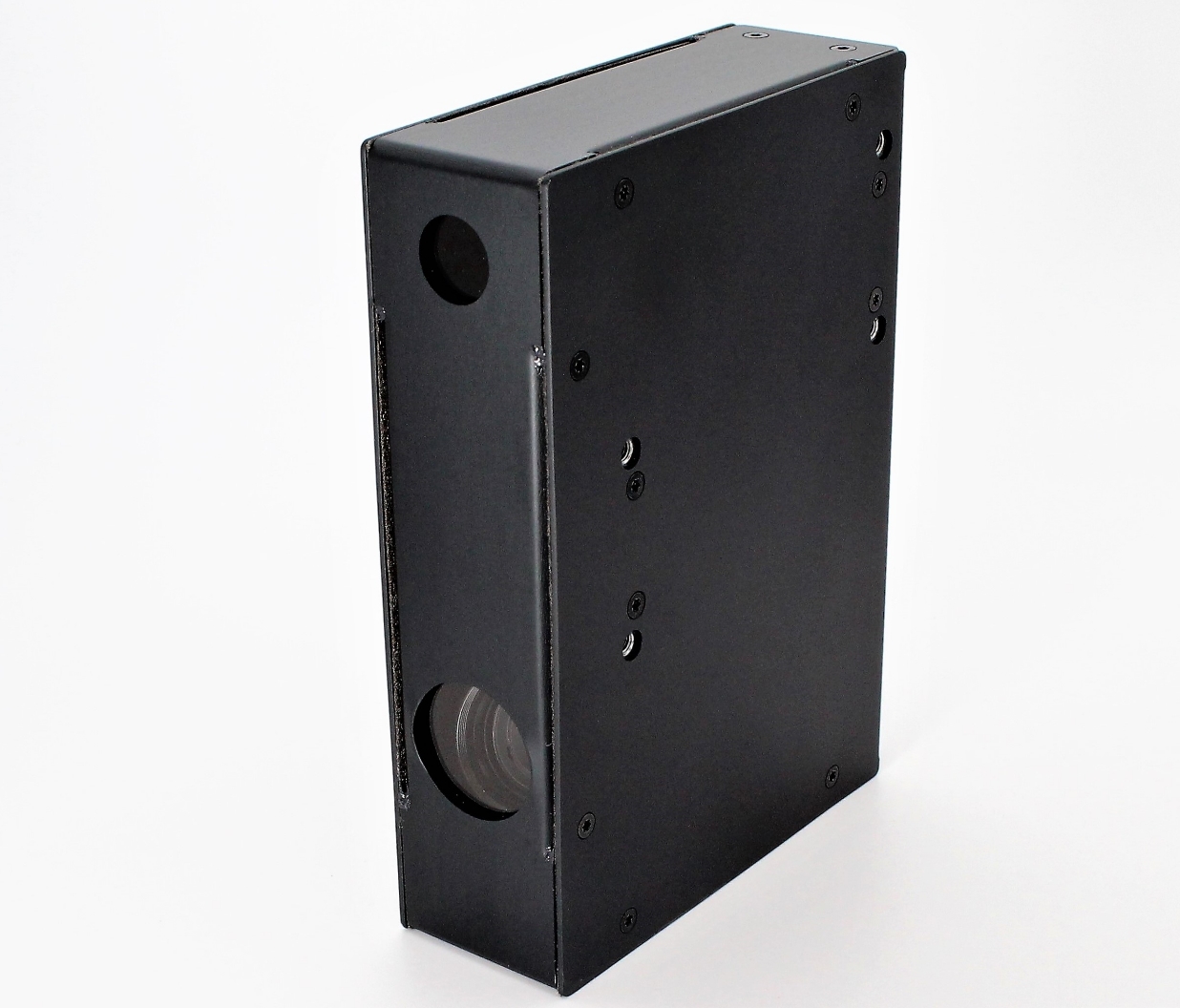

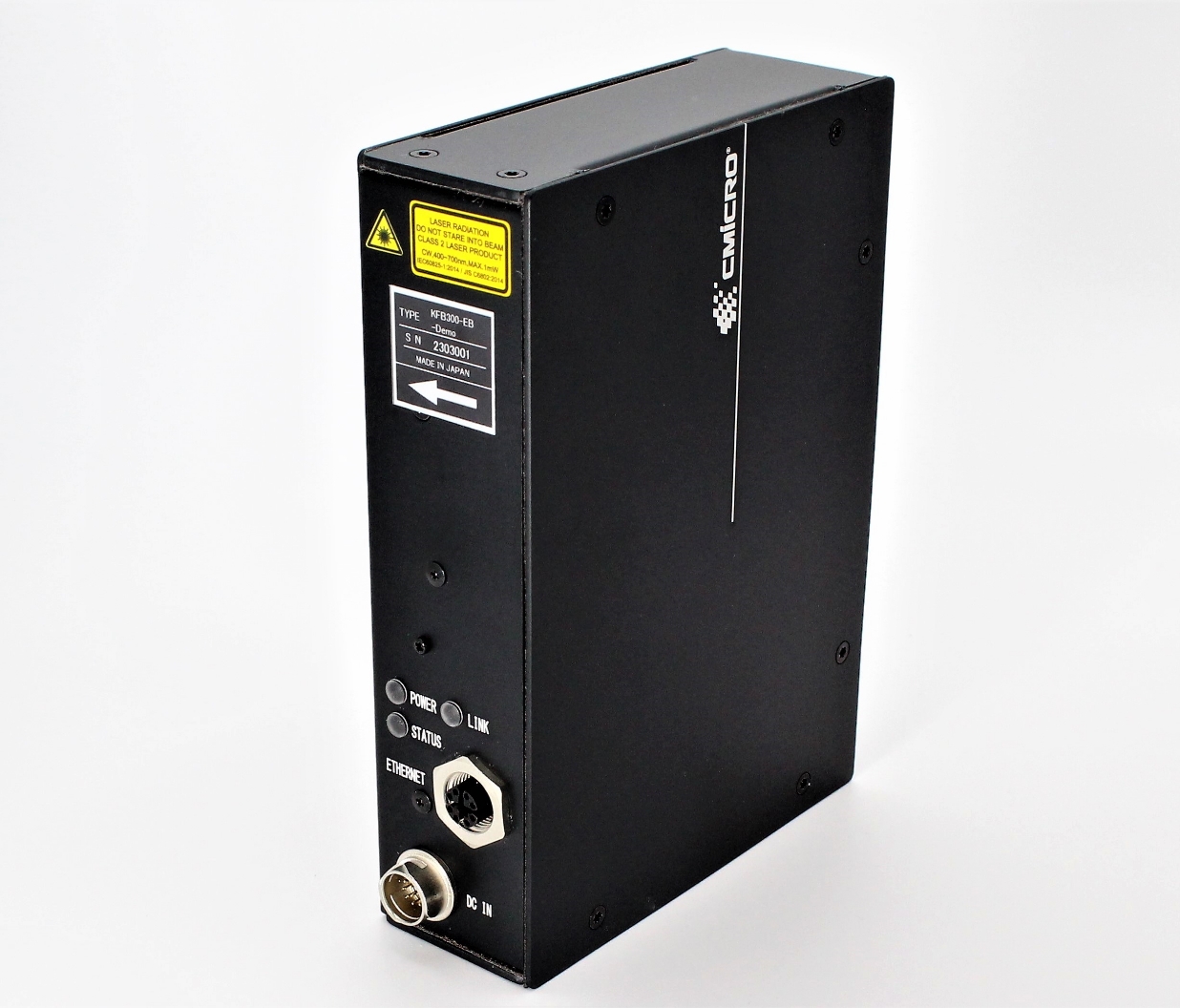

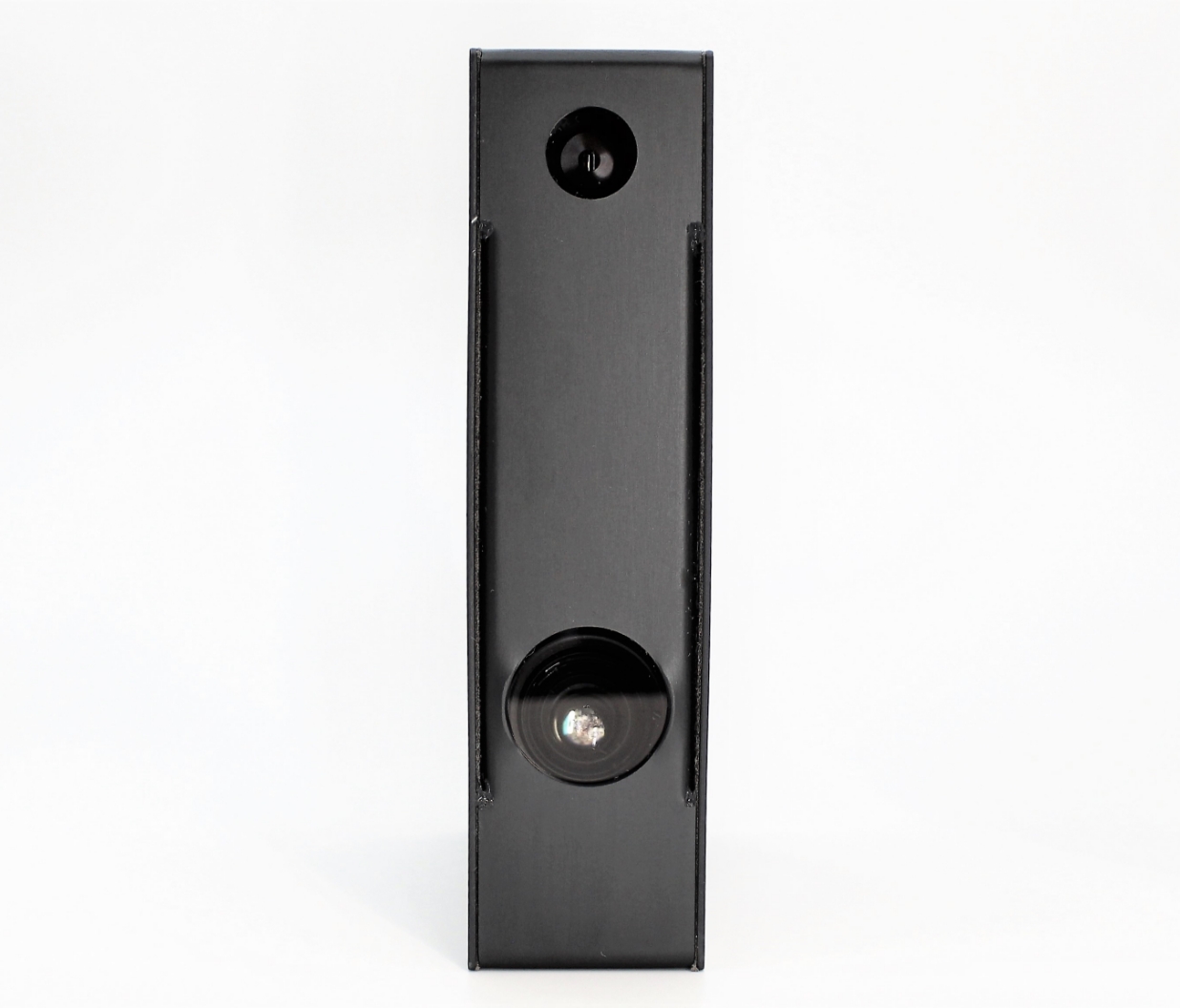

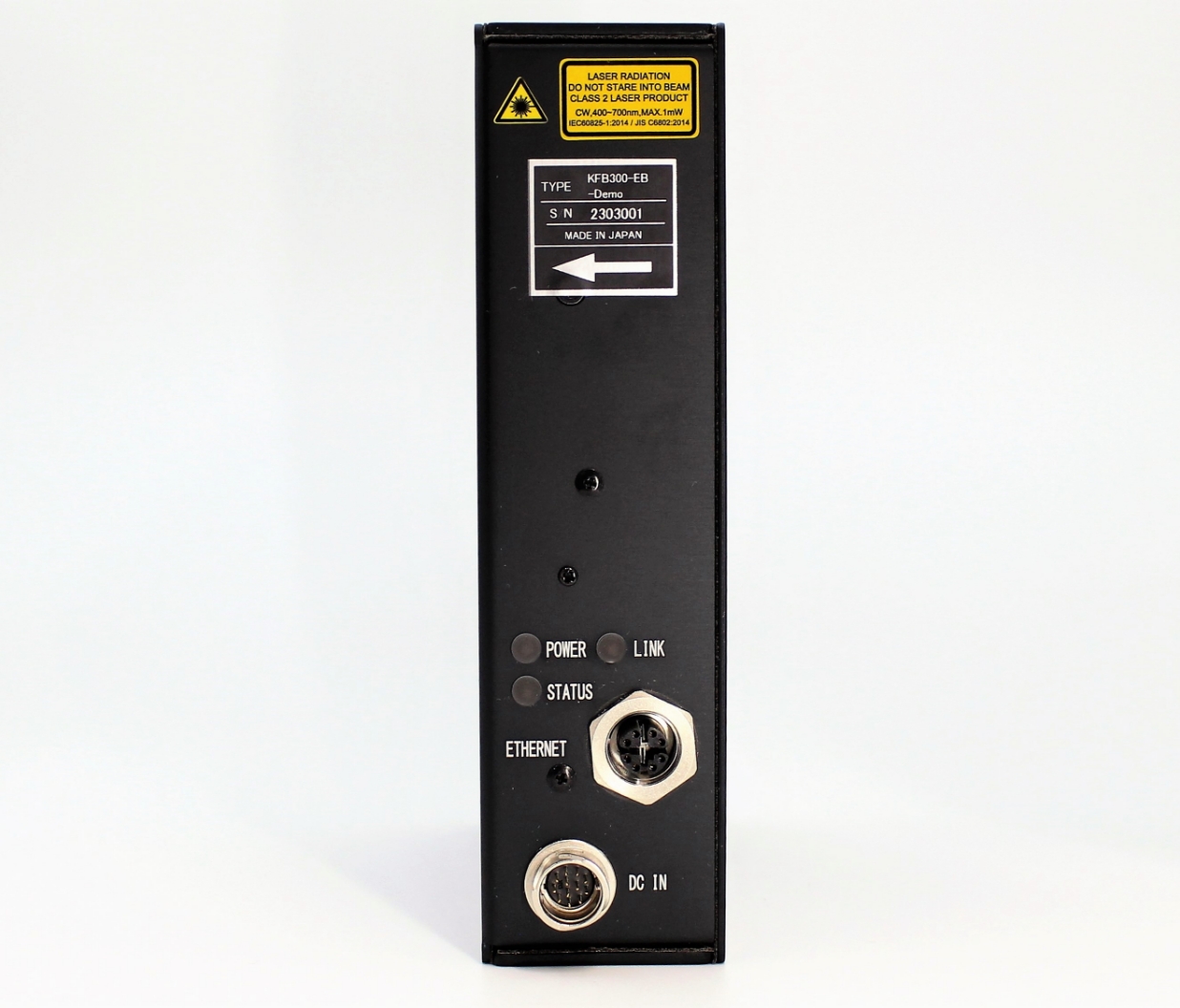

KFB300の機能・特長
- HUBを経由し、1台のPCに複数台接続
- 青レーザー搭載で、様々な検体に対応
- レーザー一体型にてキャリブレーション不要、工場調整済み
- 12～24V単一電源動作
- Ethernet出力
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位など | KFB300-EB | |
|---|---|---|---|
| 光学方式 | - | 光切断法による拡散反射 | |
| 基準高さ | mm | 300±120 | |
| 測定幅/Near | mm | 110 | |
| 測定幅/基準 | mm | 185 | |
| 測定幅/Far | mm | 260 | |
| 高さ出力単位 | μm | 10 | |
| 幅 出力単位 | μm | 150 | |
| ラインレート | kHz(μs) | 最大 2（500） | |
| レーザー光源 | - | 赤色半導体レーザー | |
| - | クラス2 [JIS C 6802:2014] | ||
| データ出力形式 | - | Ethernet | |
| データフォーマット | bit | 16 | |
| 出力コネクタ | - | M12 CAT5e（10/100/1000 Base-T） | |
| 電源入力コネクタ | - | 12Pin、LF10WBR-12P (ヒロセ) | |
| サイズ(W×H×D) | mm | 145×75×40 | |
| 入力電圧 | VDC | Min：12 Max：24 | |
| 映像信号用ケーブル | - | M12 Ethernetケーブルを長さに応じて御注文下さい 5m型式：NBC-MSX/5.0-94F/R4AC SCO（1407473） 10m型式：NBC-MSX/10.0-94F/R4AC SCO（1407473） |
|
※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで 試験時間：X,Y,Z方向に各120分】

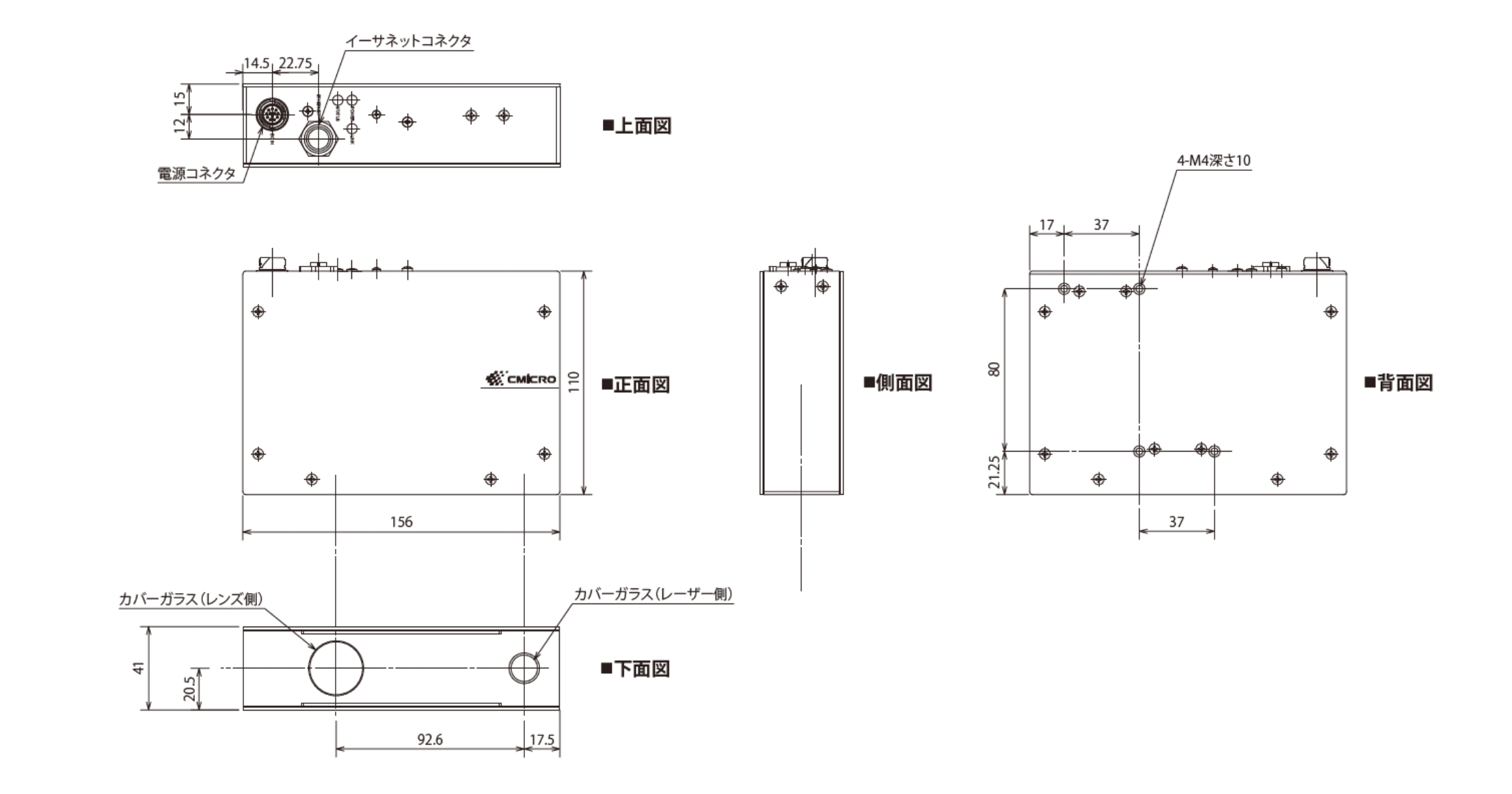

寸法図
製品比較表
※左右にフリックしてご覧いただけます。
| KFB300 | KFB200 | KFB080 | |
|---|---|---|---|
| 基準高さ | 300㎜ | 200㎜ | 80㎜ |
| 測定幅/基準箇所 | 185㎜ | 123㎜ | 45㎜ |
| 高さ出力単位 | 10μｍ | 10μｍ | 1μｍ |
| 幅 出力単位 | 150μｍ | 100μｍ | 50μｍ |
| ラインレート | 最大2kHz | 最大3.2kHz | 最大5kHz |
| ラインレート | Ethernet | Camera Link/Ethernet | Camera Link-Base |
KFB300に関するよくあるご質問
Q
サンプル測定をお願いしたいのですが、サイズはどれくらいが良いでしょうか？
A
測定幅が260㎜以下であれば、形状は問いません。
Q
複数台接続可能とはどういうことですか？
A
KFB300を3台もしくは4台を使って、検体の輪郭を合成して取り込むことができます。立体物の体積を計りたい場合などに有効です。
Q
16bitのデータで、高さはどのように出力されますか？
A
16bitの65536階調のうち-12000～+12000の値で高さを出力します。
-12000が-120㎜、+12,000が+120㎜を表しています。無効データは-32768と出力されます。
カメラに近づく方向が「＋」、離れる方向が「－」、カメラ基準高さが「0」となります。
