CMICROカメラ専用 電源ボックス

PW1550C-4:ラインスキャンカメラ用
PW1550C-K:3Dラインカメラ用

ラインスキャンカメラ用、および3Dラインカメラ用のCMICRO製電源ボックスです。

仕様

タイプ  : 専用電源ボックス
接続台数
PW1550C-4:
ラインスキャンカメラ 最大4台
PW1550C-K: 3Dラインカメラ 1台
外形寸法 : 120×100×160㎜
近赤外線 電源ボックス 裏面
近赤外線 電源ボックス 俯瞰
近赤外線 電源ボックス 俯瞰裏面
近赤外線 電源ボックス 正面

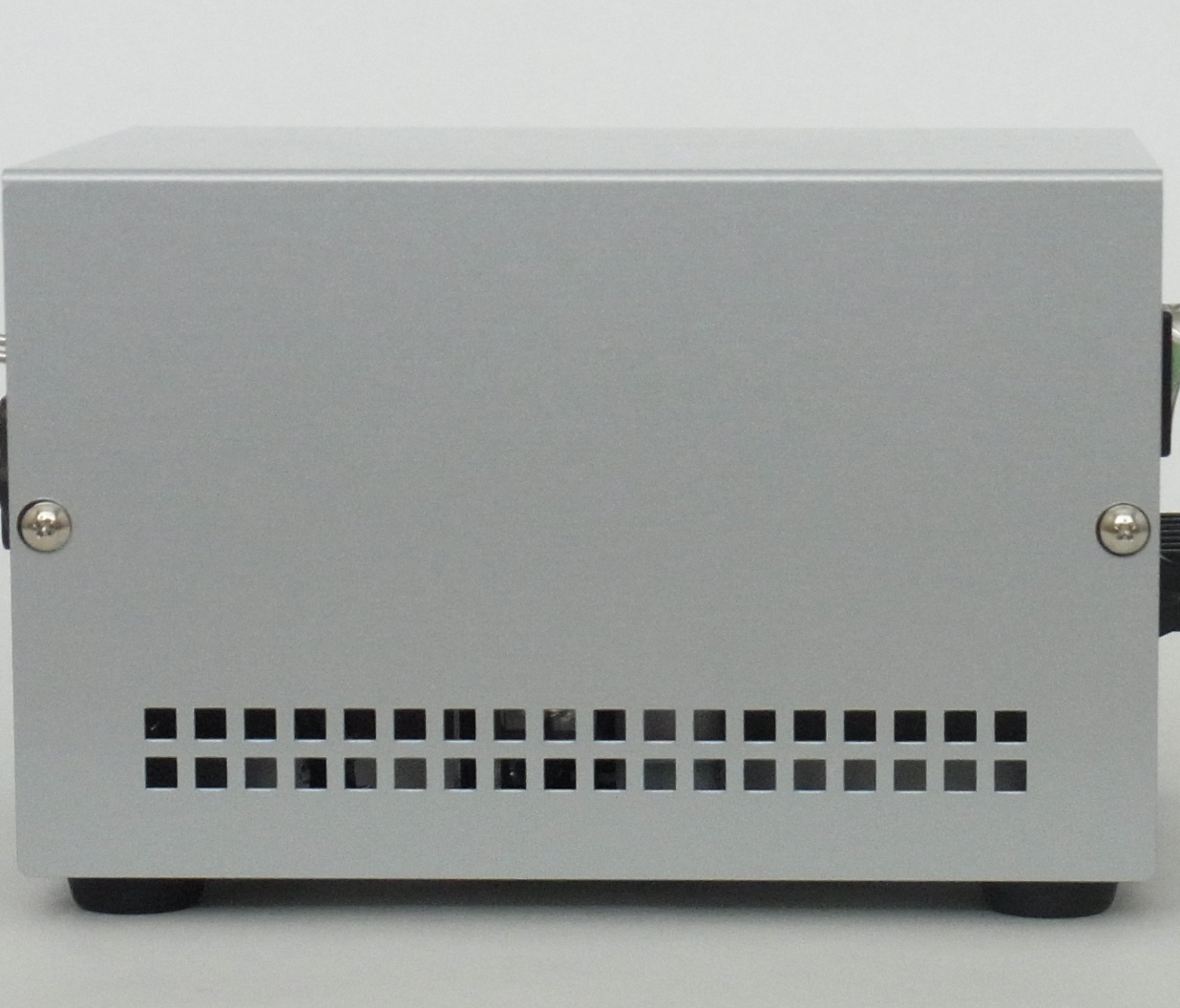

近赤外線 電源ボックス 側面
近赤外線 電源ボックス 裏面
近赤外線 電源ボックス 俯瞰
近赤外線 電源ボックス 俯瞰
近赤外線 電源ボックス 俯瞰裏面
近赤外線 電源ボックス 正面
近赤外線 電源ボックス 側面
近赤外線 電源ボックス 裏面

まずはお気軽にご相談ください!

電源ボックスの機能・特長

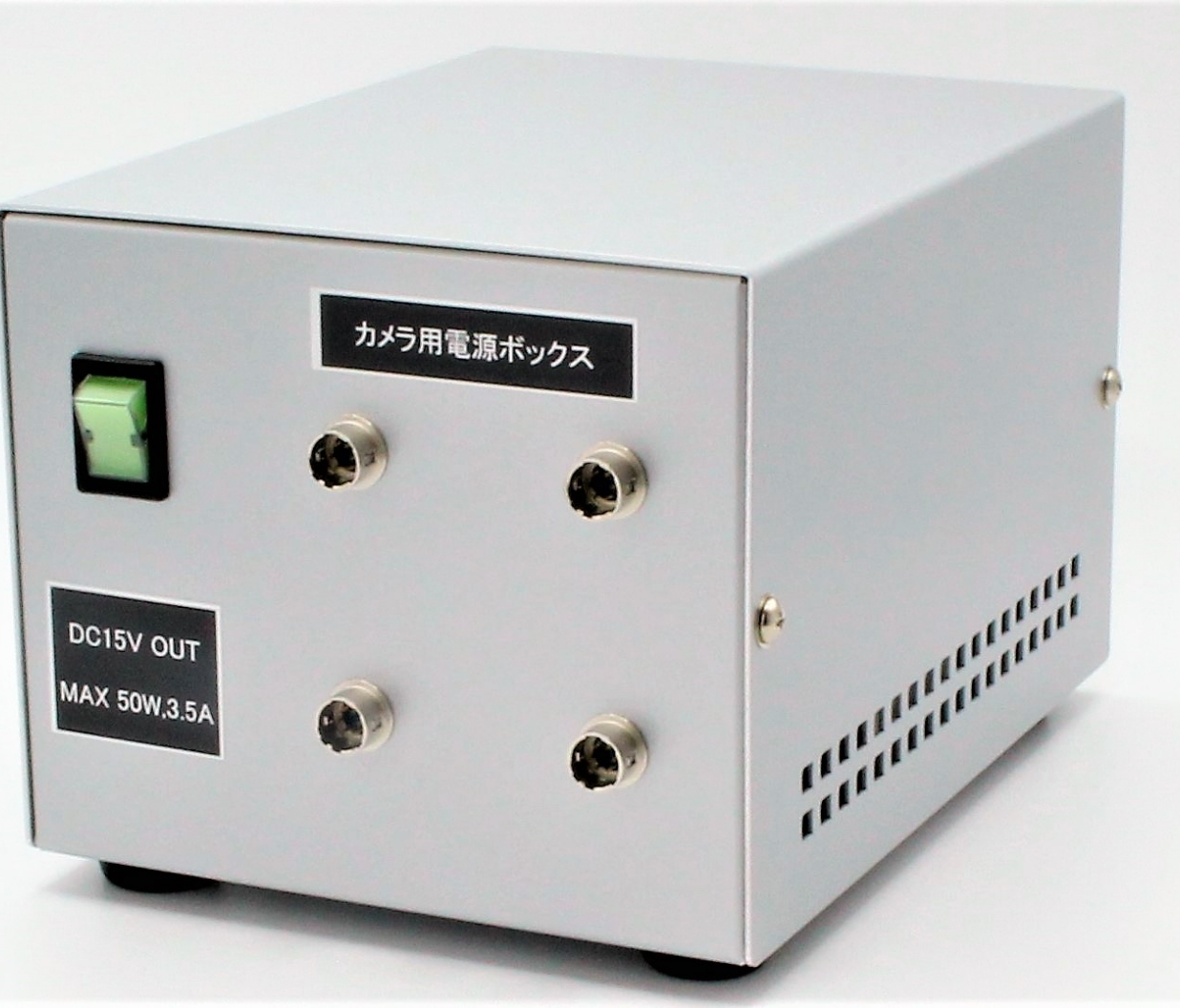

  • PW1550C-4は、ラインスキャンカメラを最大4台まで接続可能
  • PW1550C-Kは、3Dラインカメラを1台接続
  • ケーブルもセットで供給可能

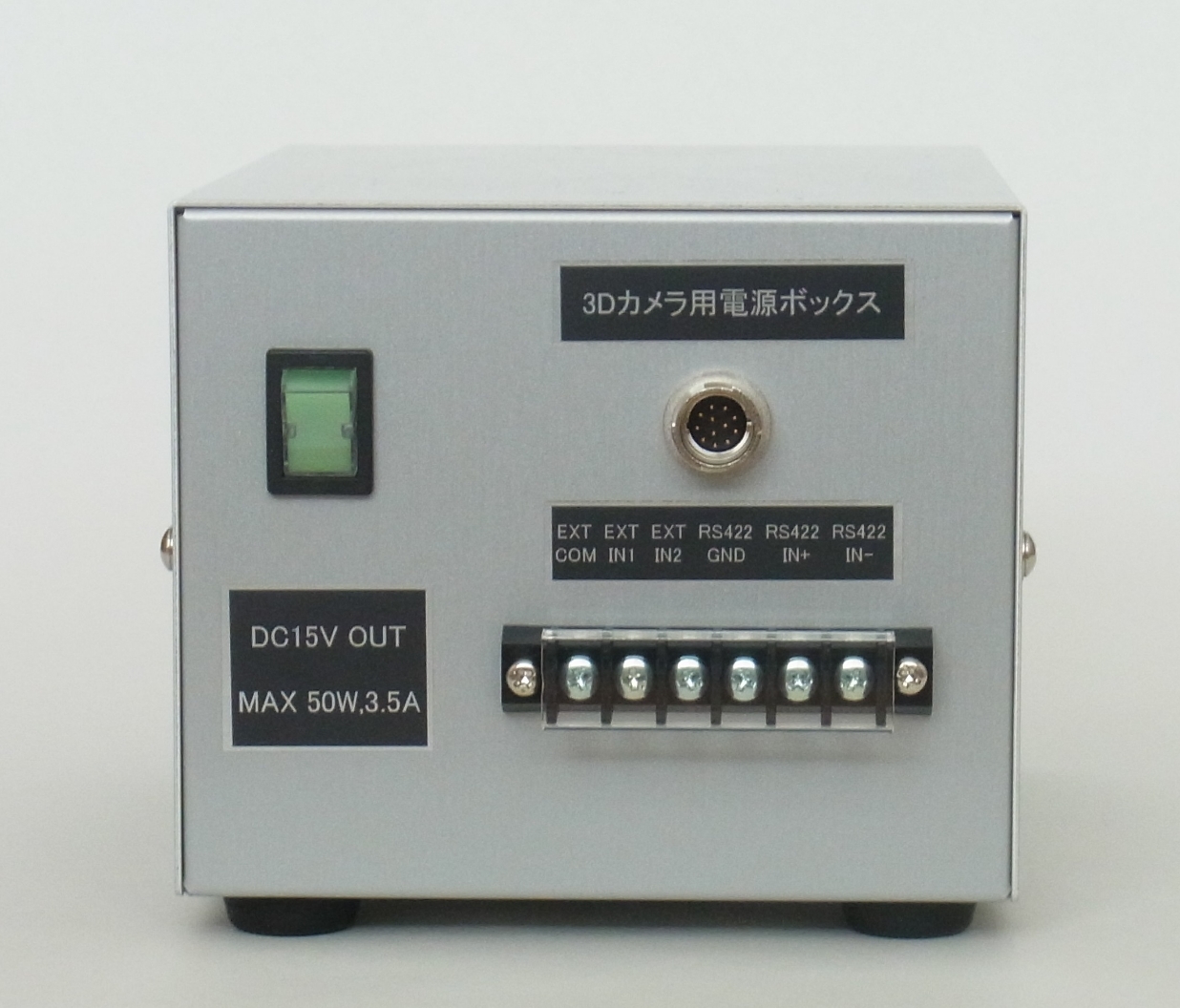

  • 3Dラインカメラ用は、ボックス前面に外部同期入力端子を搭載
  • DC15V、3.5A、最大50W

主な仕様

※左右にフリックしてご覧いただけます。
  PW1550C-4 PW1550C-K
用途 ラインスキャンカメラ用 3Dラインカメラ用
カメラ台数 最大4台(50Wまで) 1台
周波数 50-60 50-60

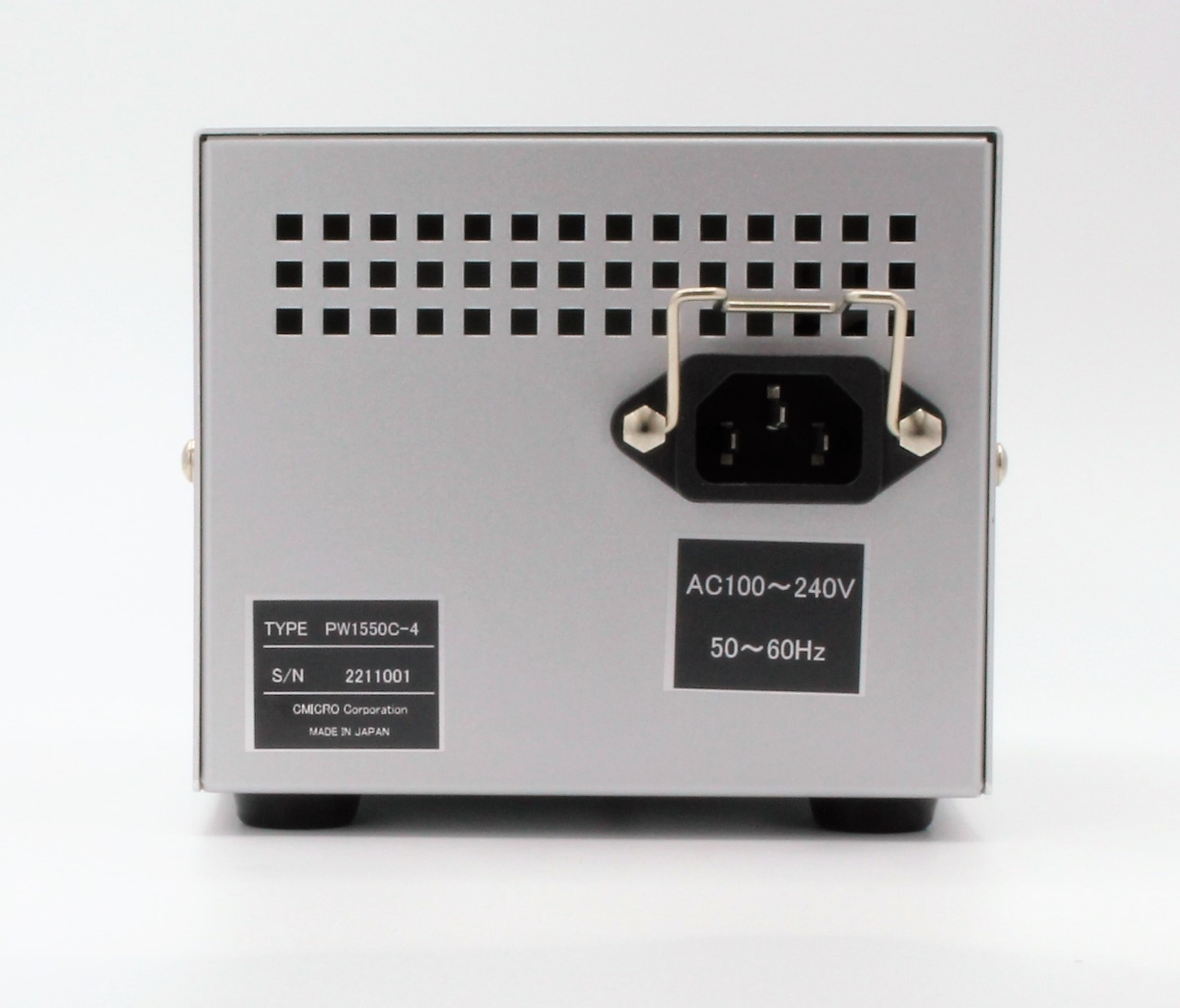

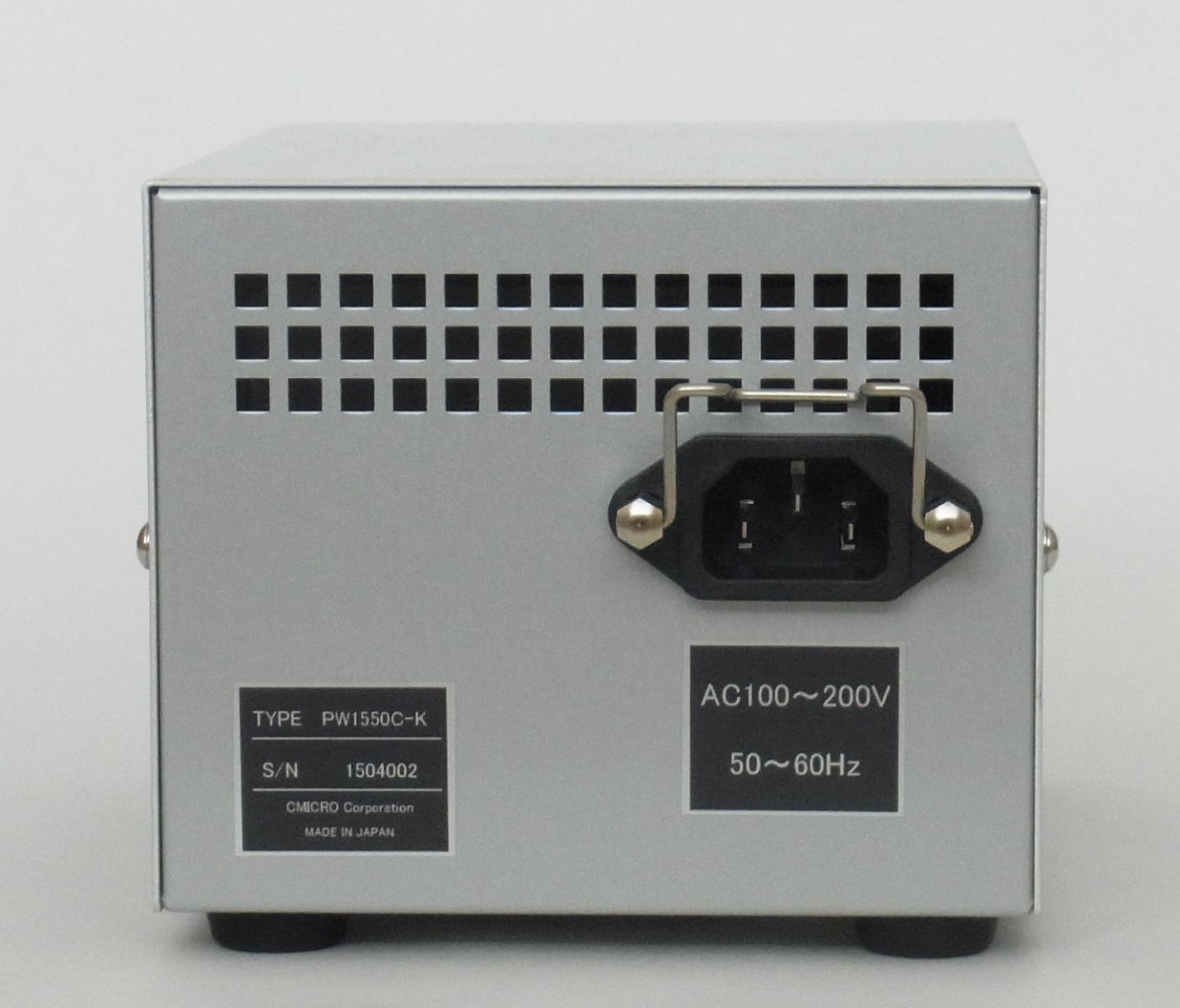

入力電圧 AC100V~240V AC100V~200V
出力電源 CD15V、3.5A、最大50W CD15V、3.5A、最大50W
カメラ出力コネクタ HR10-7R-6P(73) LF10WBR-12P
外部同期入力端子 - 絶縁入力1ch(EXTIN1)
差動入力1ch(RS422)
サイズ(W×H×D) 120×100×160mm 120×100×160mm
重さ(本体のみ) 700g 600g
付属品 AC電源ケーブル AC電源ケーブル
カメラ用DC電源ケーブル 長さとカメラ台数に応じて別途ご注文下さい。次シート参照

※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度:9.8m/s2 加振周波数:5Hzから200Hzまで 試験時間:X,Y,Z方向に各120分】

電源ケーブル

ラインスキャンカメラ用電源ケーブル

※左右にフリックしてご覧いただけます。
型式 長さ カメラ側コネクタ 電源ボックス側コネクタ
PWC010N-6P-6P 10m HR10-7P-6S(73)
HIROSE 6Pin
HR10-7P-6S(73)
HIROSE 6Pin
PWC050N-6P-6P 5m
PWC030N-6P-6P 3m

3Dラインカメラ用電源ケーブル

※左右にフリックしてご覧いただけます。
型式 長さ カメラ側コネクタ 電源ボックス側コネクタ
B043PD62110-10 10m LF10WBR-12P LF10WBR-12P
B043PD62110-5 5m
B043PD62110-3 3m

電源ボックスに関するよくあるご質問

Q

CMICRO製のカメラには、必ずCMICRO電源ボックスを使う必要がありますか?

A

いいえ。お客様にて安定した定格電力をご準備いただければカメラは問題なくご使用いただけます。

Q

カメラ用電源ケーブルは、電源ボックスを購入すると付属されていますか?

A

いいえ。カメラ設置場所から電源ボックスまでの距離が、使用条件ごとに異なるため付属しておりません。
別途ご注文をお願いします。

Q

ラインスキャンカメラは4台まで接続可能とありますが、1台でも使用可能ですか?

A

可能です。消費電力量が50W 以下であれば大丈夫です。

Q

RSB400Hカメラでも、4台接続可能ですか?

A

できません。RSB400Hは消費電力量が1台13.8Wありますので、3台まで接続可能です。(消費電力量が50W 以下)
