NHシリーズ NHB050H
NHシリーズの機能・特長
- 512画素、ピクセルサイズ25×25μｍの高感度InGaAsセンサを採用
- 近赤外線帯域である950～1700nmを撮像可能
- 小型サイズ 60×60×60mm
- Cマウント採用で多様なレンズ選定が可能
- 防塵性を考慮した筐体構造
- 同期モード設定（内部/外部）
- 水平ビニング機能
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位 | NHB050H-CC | |
|---|---|---|---|
| 画素数 | pixel | 512 | |
| 画素サイズ | μm | 25×25 | |
| 有効イメージサイズ | mm | 12.8 | |
| 分光感度特性 | nm | 950～1700 | |
| レンズマウント | - | C | |
| フランジバック | mm | 17.526 | |
| 電源入力コネクタ | - | 6Pin：HR10-7R-6P（HIROSE） | |
| サイズ(W×H×D) | mm | 60×60×60 | |
| 重さ（レンズ含まず） | g | 260 | |
| データ出力形式 | - | Camera Link Base | |
| データ出力コネクタ | - | CameraLink（MDR）26Pin、10226-2200PE（3M） | |
| オペレーションレンジ | 単位 | ||
| データレート | MHz | 40 | |
| サンプリングレート | MHz | 5 | |
| ラインレート | kHz | Max：8.14(122.8μs) | |
| アナログゲイン調整 | dB | Min：0 Max：16.0 | |
| データフォーマット | bit | 8/10/12 | |
| 使用温度 | ℃ | Min：0 Max：50 | |
| 入力電圧 | DC V | Min：11 Max：16 (Typ.12～15V) | |
※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで 試験時間：X,Y,Z方向に各120分】

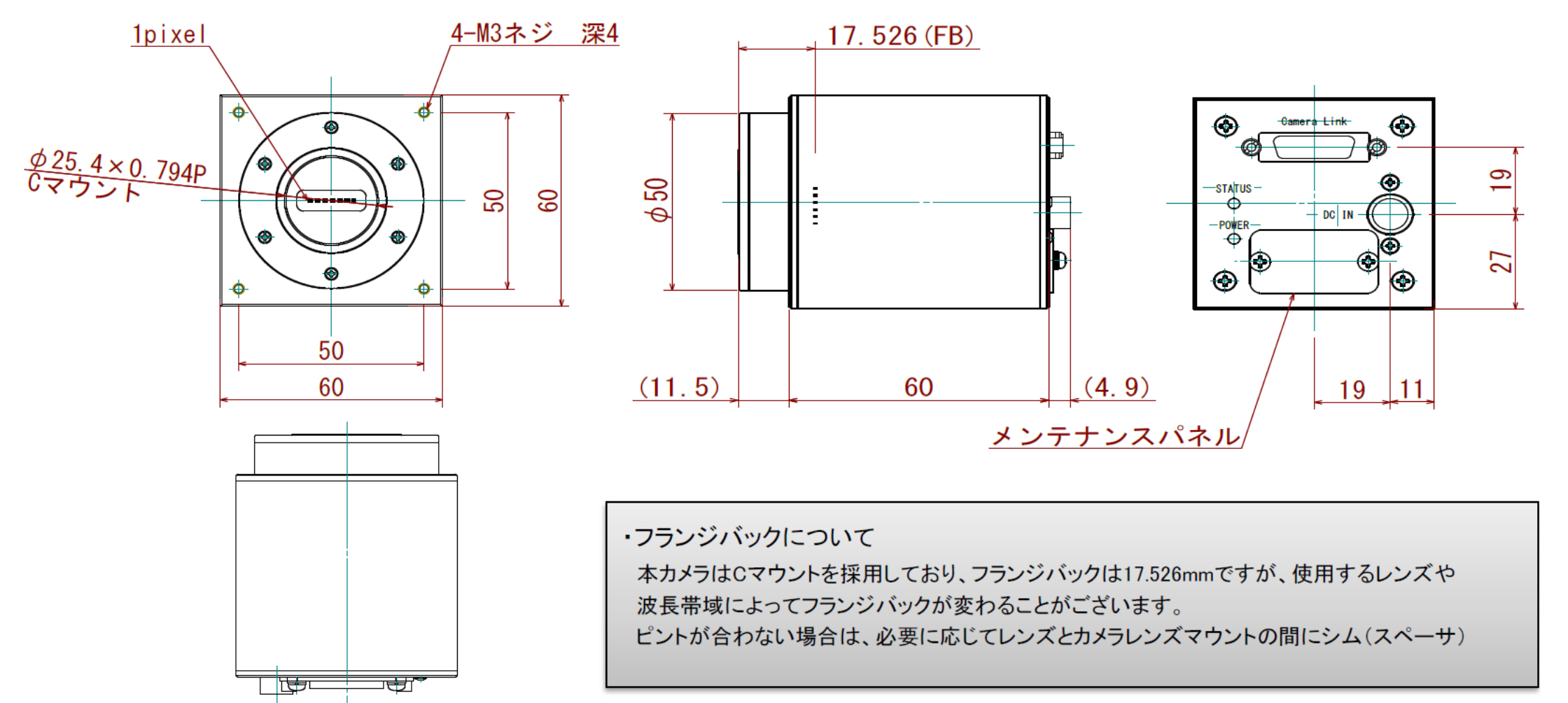

寸法図
製品比較表
※左右にフリックしてご覧いただけます。
| NHB050H | NDB100H | |
|---|---|---|
| センサ | InGaAs×１ | InGaAsプリズム2分光 |
| 画素数 | 512 | 1024 |
| ピクセルサイズ | 25×25μｍ | 12.5×12.5μｍ |
| ラインレート | 8.13kHz | 40kHz |
| インターフェース | Camera Link-Base | Camera Link/Gig-E |
| カメラマウント | C | M52/F |
NHシリーズに関するよくあるご質問
Q
950～1700nmのなかで、特定の波長のみを取り込むことは可能ですか？
A
レンズの前にバンドパスフィルタを装着して、必要な波長帯域を撮像してください。
Q
フランジバックは、波長帯域によって変化しますか？
A
取り込む波長帯域を絞った場合、波長によってフランジバックが±0.2㎜ほど変わります。ピント調整やシムリングなどで微調整をお願いします。
