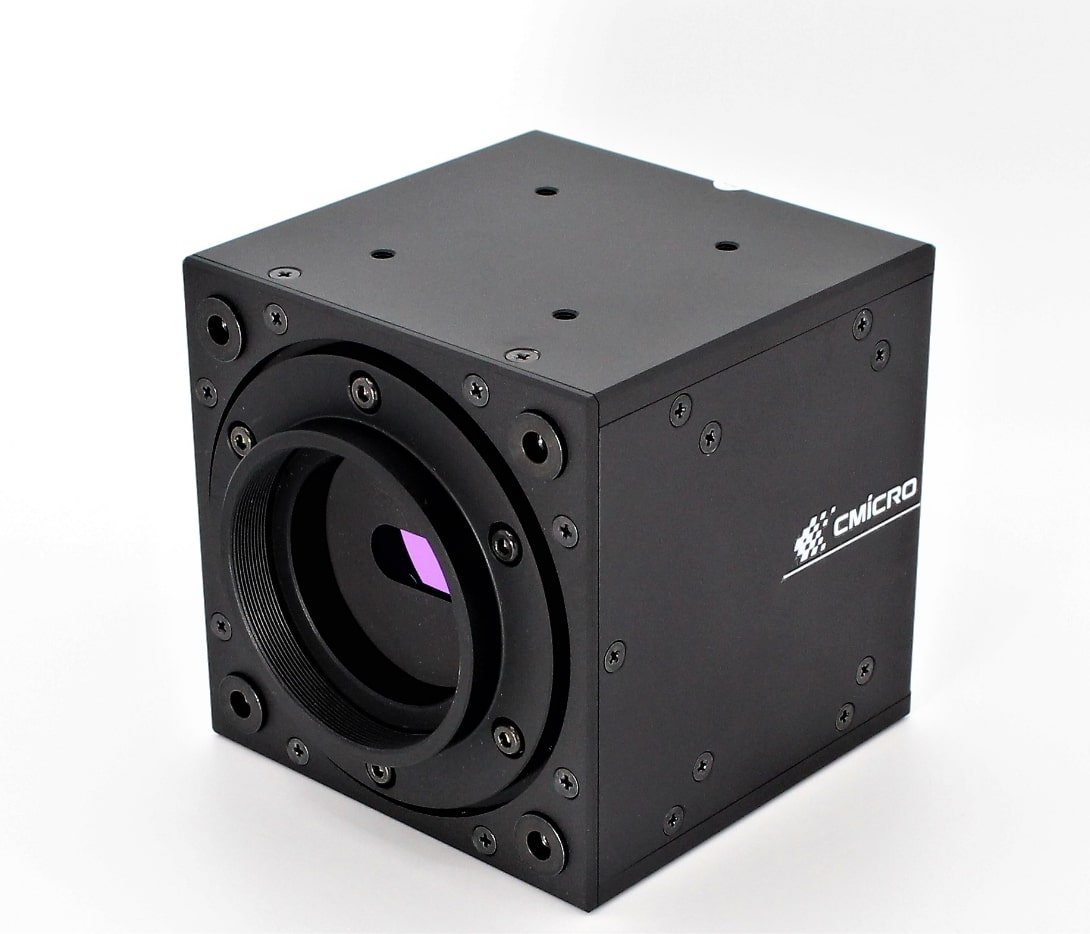

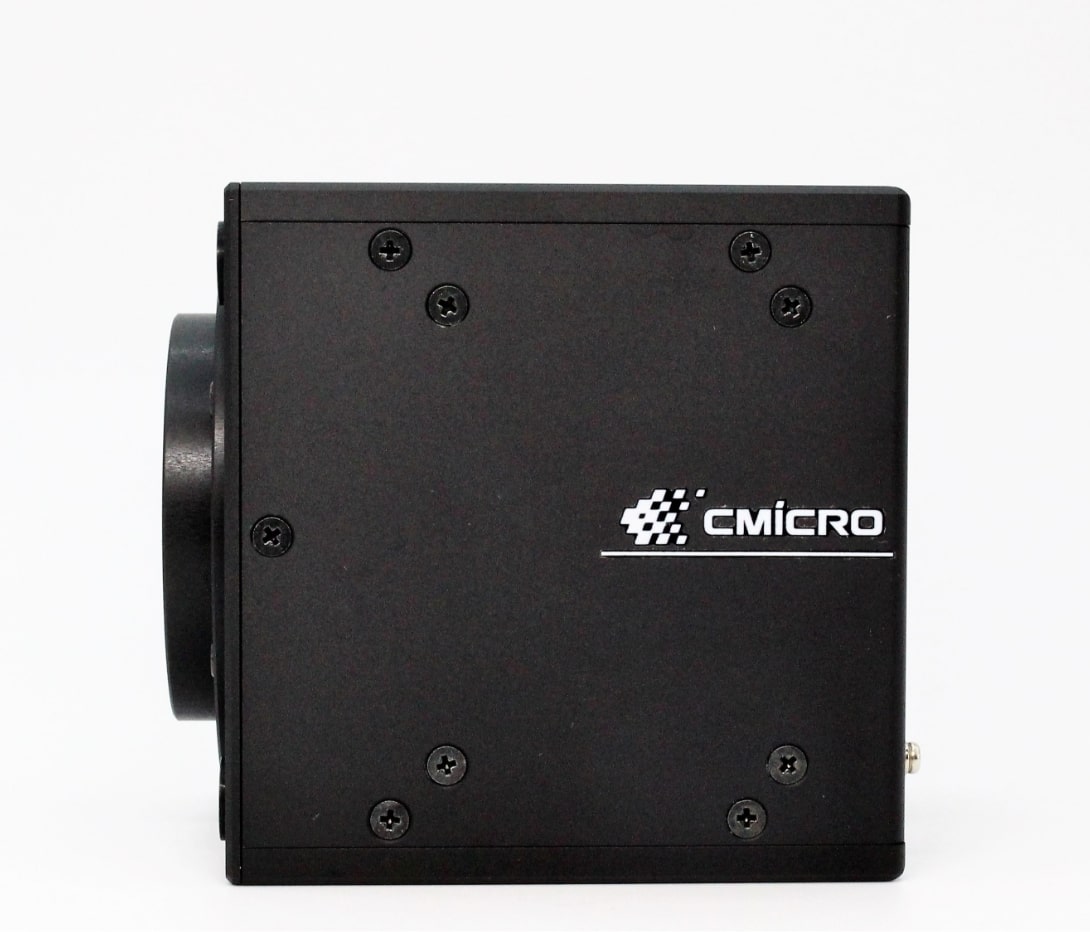

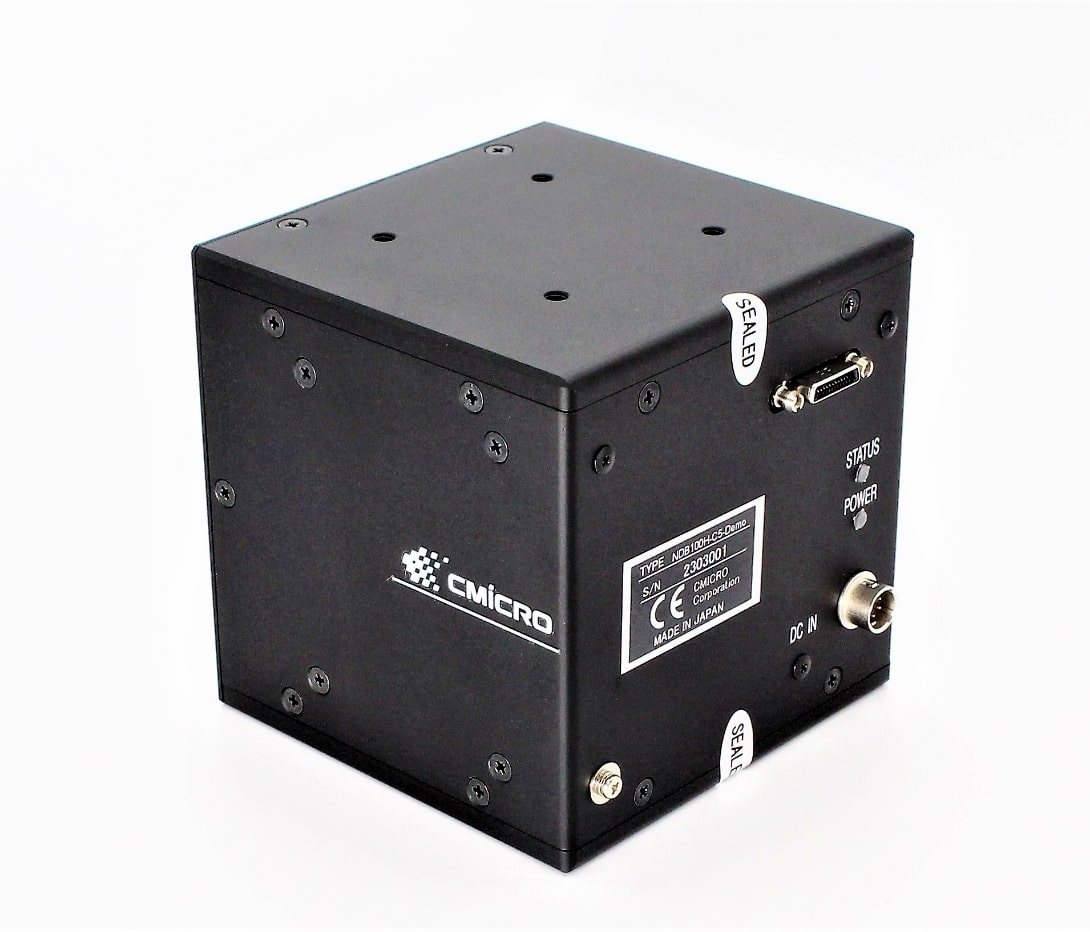

NDシリーズ　NDB100H

1024画素近赤外線プリズム2分光
ラインスキャンカメラ

本カメラは、近赤外線領域である950～1700nmを1375nmにてプリズム分光し、２つのInGaAsイメージセンサで高速撮像を行うラインスキャンカメラです。
2波長の近赤外線を使用することで、これまで不可能であった検体の選別を可能にします。

※左右にフリックしてご覧いただけます。

物理的仕様	単位	NDB100H-CF/C5	NDB100H-GF/G5
画素数	pixel	Short側：1024 / Long側：1024
感度帯域(半値)	nm	プリズム分光 Short側：950～1345 / Long側：1400～1700
画素サイズ	μm	12.5 × 12.5
受光素子長	mm	12.8
センサアライメント(中心画素に対して)	㎜	ΔX=±6.25μm、ΔY=±6.25μm、Δθ=±0.5°

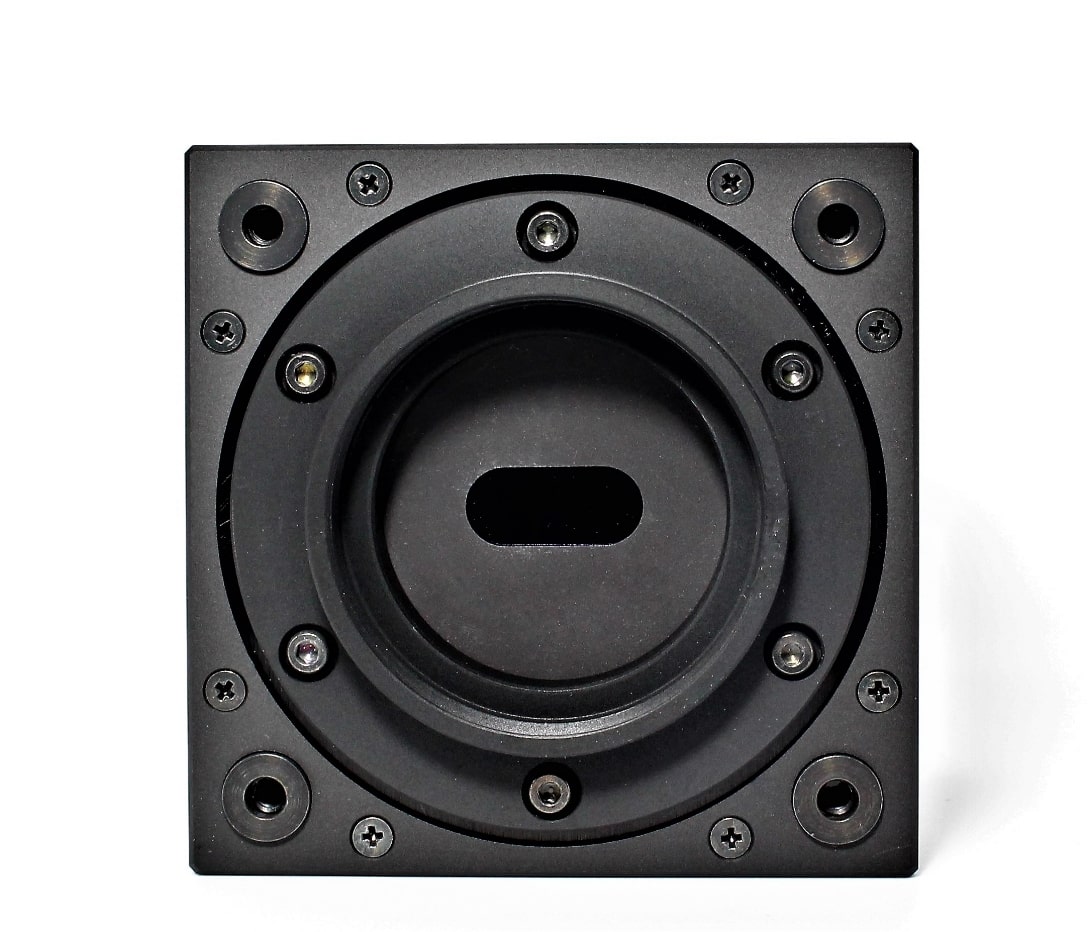

レンズマウント	-	-CF : Fマウント / -C5 : M52マウント
フランジバック	mm	46.5

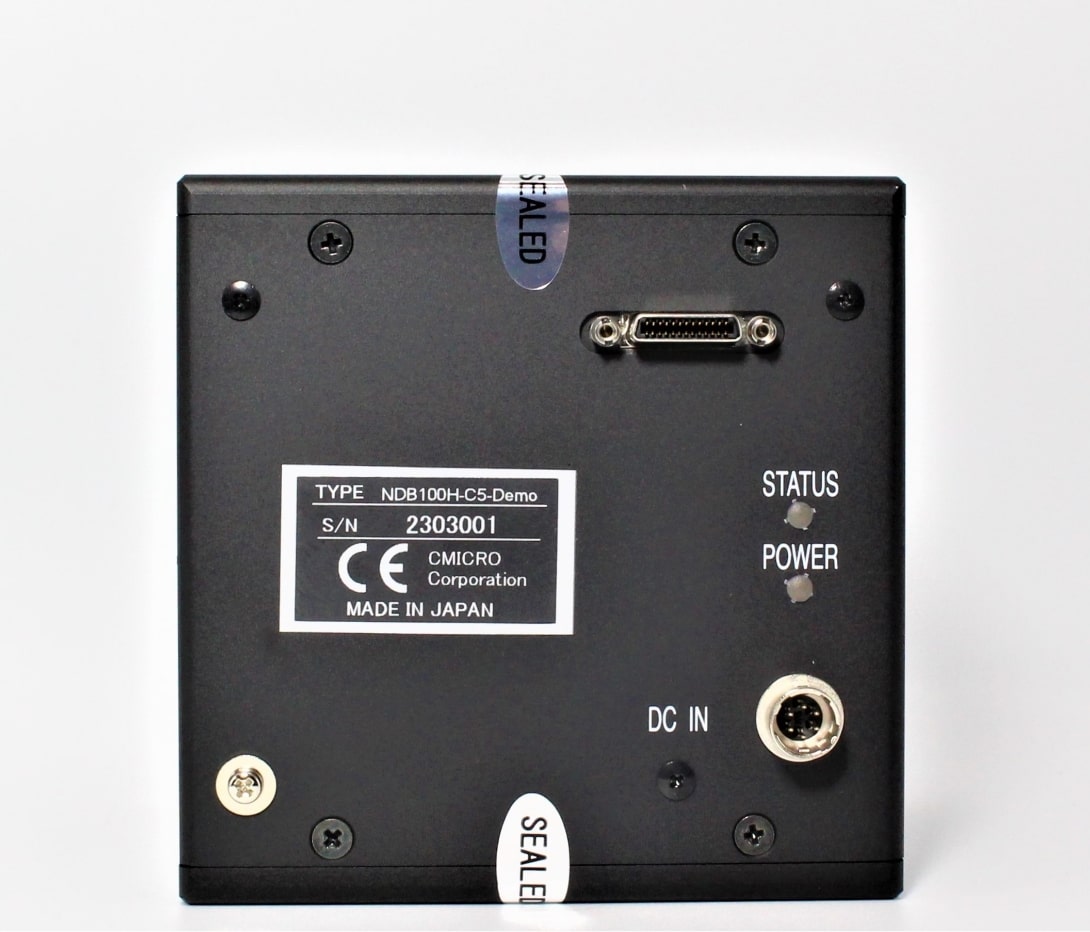

電源入力コネクタ	-	6Pin：HR10-7R-6P(ヒロセ)/12Pin （オプション）	20Pin：HR10A-13R-20P（ヒロセ）

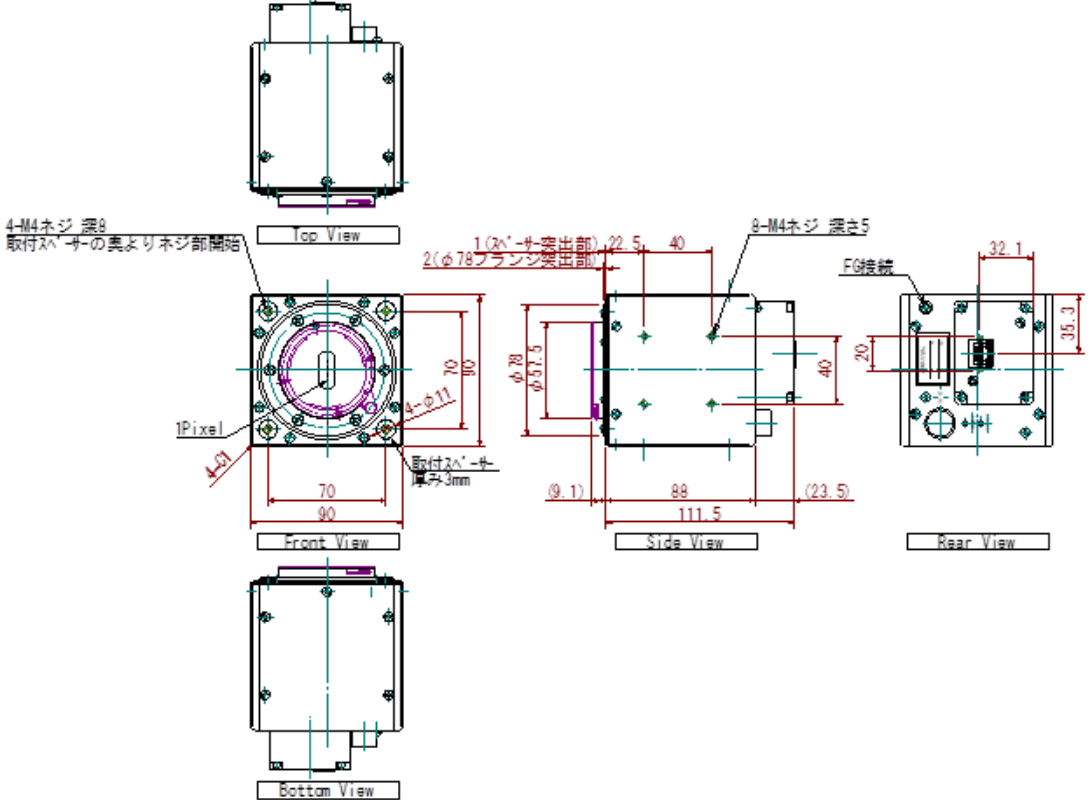

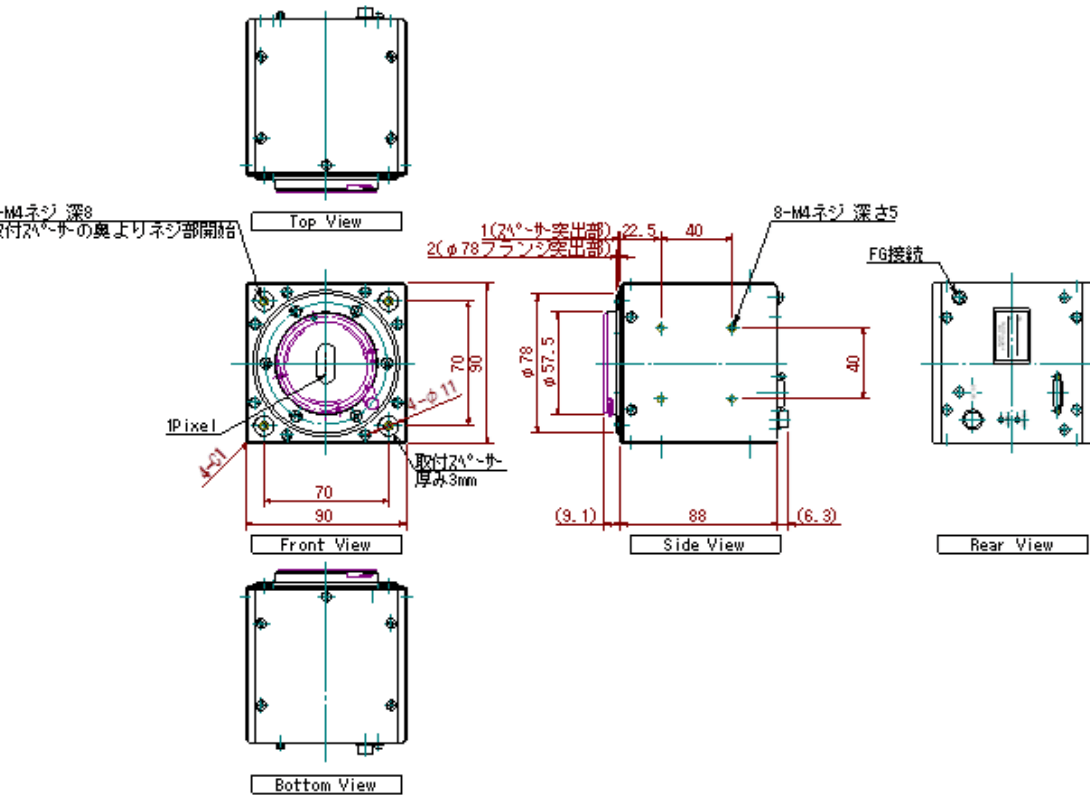

サイズ(レンズ、マウント、コネクタ含まず)	mm	90×90×88 （W×H×D）	90×90×111.5 （W×H×D）
重さ (レンズ、マウント含まず)	g	1000	1200
データ出力形式	-	Camera Link Base Configuration	GigE Vision
データ出力コネクタ	-	Camera Link 26Pin (SDR)	RJ45
外部同期入力コネクタ	-	Camera Link 26Pin（CC1 and CC2） / HR10-10R-12P（EXTRG1 and EXTRG 2）	HR10A-13R-20P（RS422 In : 4 / Out : 3）
オペレーションレンジ	単位	NDB100H-CF/C5	NDB100H-GF/G5
露光制御	ー	Yes
サンプリングレート	ー	60 / 40 MHz	1 Gbps
ラインレート	kHz	最小：0.3（3333.0μs）最大：40（25μs） / 38.4（26μs）	最大：40（25μs）
アナログゲイン調整	dB	Min：0 Max：15.5
データフォーマット	Bit	'8/10/12
温度環境	Deg C	Min：0 Max：45
入力電圧	DC V	Min：11 Max：25 (Typ.12～24V)

※特性表に関しては、都合により変更する場合があります。
※振動試験条件【加振加速度：9.8m/s2 加振周波数：5Hzから200Hzまで試験時間：X,Y,Z方向に各120分】
