外観検査で黒色ワークが難しい理由とは？
― 光の反射特性から考える撮像設計 ―
― 光の反射特性から考える撮像設計 ―
1. 外観検査で黒色ワークの検査が難しい理由
外観検査では、対象物の材質や表面状態によって欠陥の見え方が大きく変化します。
その中でも黒色ワークは、異物やキズの検出が難しい対象として知られています。
これは単に「色が黒いから見えにくい」ということではありません。

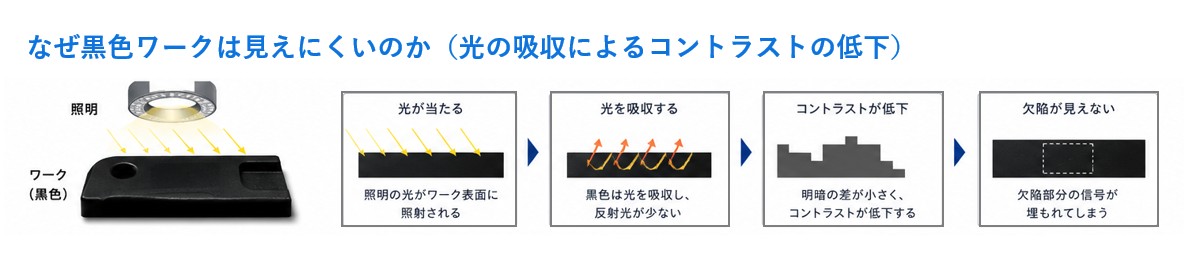

黒色ワークは光を吸収しやすく、画像上でコントラストを確保しにくいという特性があります。
外観検査では欠陥と背景の差を利用して検出を行うため、
コントラストが不足すると異物やキズが画像上で十分に表現されず、見逃しの原因となります。
そのため黒色ワークの検査では、一般的な撮像条件をそのまま適用しても期待した結果が得られないケースがあります。
このようなコントラスト不足は、照明条件によって改善できる場合もあります。
※照明設計の基本については、「外観検査の照明選定とは？―欠陥の見え方から考える撮像設計―」で詳しく解説しています。
2. 黒色ワークで発生しやすい課題
異物が背景に埋もれる
黒色ワークでは全体の明るさが暗くなりやすく、異物との輝度差が十分に得られないことがあります。
その結果、異物が存在していても画像上で特徴として表現されず、検出が困難になる場合があります。
エッジや輪郭が不明瞭になる
光の反射量が少ない場合、ワークの輪郭や形状変化が捉えにくくなることがあります。
特に微細な欠けやバリ、凹凸などは背景との差が小さくなり、検出精度に影響を与えることがあります。
検査結果が安定しない

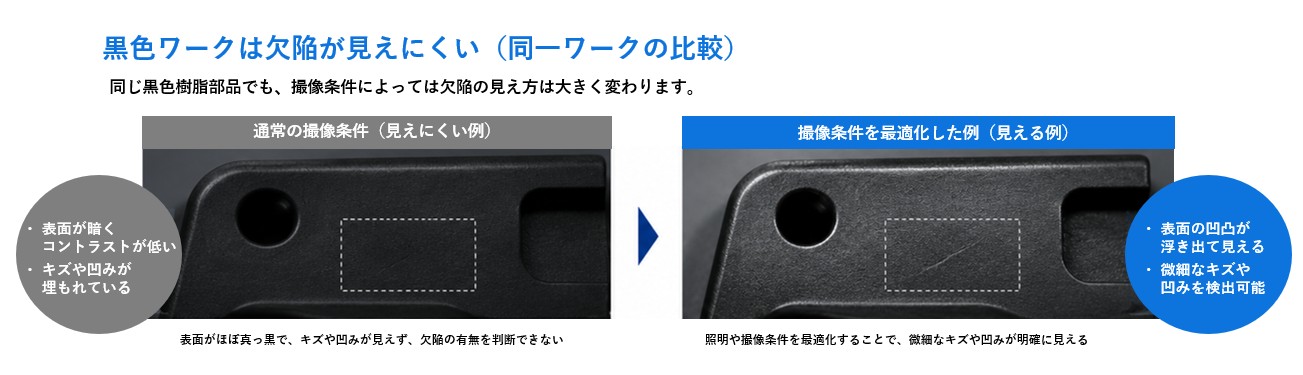

黒色ワークは材質や表面状態によって反射特性が変化します。
同じ黒色であっても、艶の有無や表面処理の違いによって見え方が変わるため、
条件設定によっては検査結果が不安定になることがあります。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. なぜカメラ性能だけでは解決できないのか
黒色ワークの検査で課題が発生すると、より高解像度なカメラや高性能な画像処理を検討するケースがあります。
しかし、画像上に十分な情報が表現されていない場合、カメラ性能を向上させても根本的な解決にはつながりません。
実際の検査現場では、
「画素数を上げたが改善しなかった」「画像処理条件を変更したが期待した結果が得られなかった」というケースもあります。
その原因がアルゴリズムや機器性能ではなく、撮像条件そのものにあることは少なくありません。

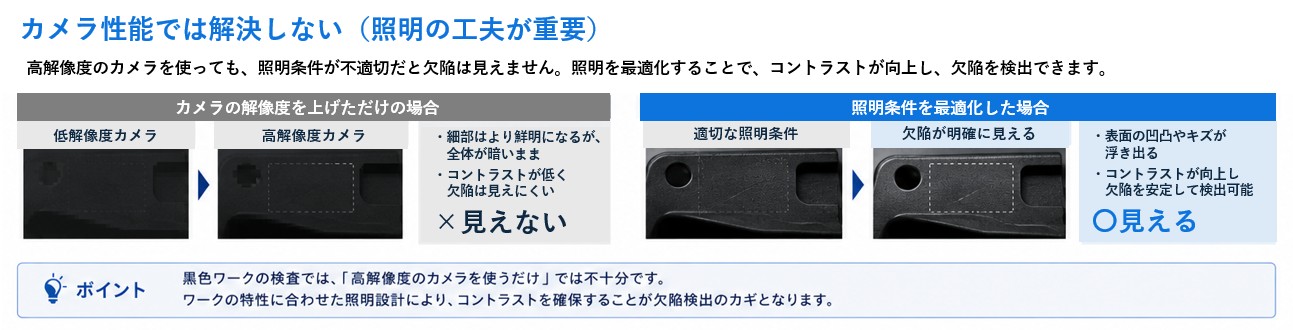

外観検査では、まず欠陥が見える状態を作ることが重要です。
そのためには、解像度だけでなく照明条件や撮像方法を含めた検討が必要になります。
また、検出したい欠陥サイズに対して適切な解像度が確保できていなければ、欠陥自体が画像上で十分に表現されません。
※解像度設計の考え方については、「外観検査で解像度はどう決める？―欠陥サイズから考える設計―」をご覧ください。
4. 黒色ワークは撮像条件全体で考える
黒色ワークの検査では、以下のような要素を総合的に検討することが重要です。
・カメラの解像度やセンサー特性
・レンズの選定
・照明の種類や照射角度
・対象物の材質や表面状態
・搬送条件や周辺環境
・画像処理手法
外観検査は単体機器の性能だけで成立するものではありません。
欠陥をどのように見せるかという観点で、撮像条件全体を設計する必要があります。
また、可視光では十分なコントラストが得られない場合には、近赤外線や3D計測など別のアプローチが有効になるケースもあります。
5. まとめ
外観検査では、解像度・照明・対象物特性のいずれか一つだけを最適化しても十分ではありません。
本記事で紹介した考え方を踏まえ、「異物が見つからない理由」「解像度設計」「黒色ワークへの対応」についても併せて確認すると、
撮像条件全体の理解につながります。
黒色ワークが難しい理由は、光を吸収しやすく、欠陥とのコントラストを確保しにくいためです。
重要なポイントは以下の通りです。
・黒色ワークはコントラスト不足が発生しやすい
・異物やキズが背景に埋もれることがある
・材質や表面状態によって見え方が変化する
・高性能カメラだけでは解決できない場合がある
・撮像条件全体での設計が重要
黒色ワークの検査が難しい理由は、単に対象物が黒いからではありません。
実際には材質や表面状態、形状、照明環境、搬送条件など、さまざまな要因が重なり合って検査結果に影響しています。
そのため、同じ「黒色ワークが見えにくい」という課題であっても、現場によって原因は異なります。
当社ではカメラや照明などの機器選定だけではなく、
「なぜ見えないのか」「どこに課題があるのか」を整理しながら、外観検査全体の構成を検討しています。
小さなお困りごとや構想段階のご相談でも構いません。現場ごとの条件に合わせて、最適な検査方法を一緒に考えていきます。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
