外観検査で解像度はどう決める？
― 欠陥サイズから考える設計 ―
― 欠陥サイズから考える設計 ―
1. 外観検査における解像度設計の考え方
外観検査における解像度は、「高ければ良い」という単純な指標ではありません。
検出したい欠陥サイズと撮像条件から逆算して決定する設計要素です。
解像度が不足すると異物やキズは画像上で成立せず検出されません。
一方で過剰な解像度は視野制約や処理負荷、コスト増につながります。
重要なのはカメラ単体の性能ではなく、
撮像・照明・レンズ・画像処理を含めたシステム全体として入力情報量をどう設計するかです。
そのため解像度は装置スペックではなく、検査要件から決定する必要があります。
2. 解像度を決める3つの基本要素
解像度設計は、以下の3つの要素で決まります。
最小検出サイズ（欠陥サイズ）
検出したい最も小さい欠陥サイズを基準にします。
例えば「0.2mmの異物を検出する」といった要求が設計の起点になります。
この基準が曖昧な場合、検出性能そのものの評価が成立しません。
視野（FOV）

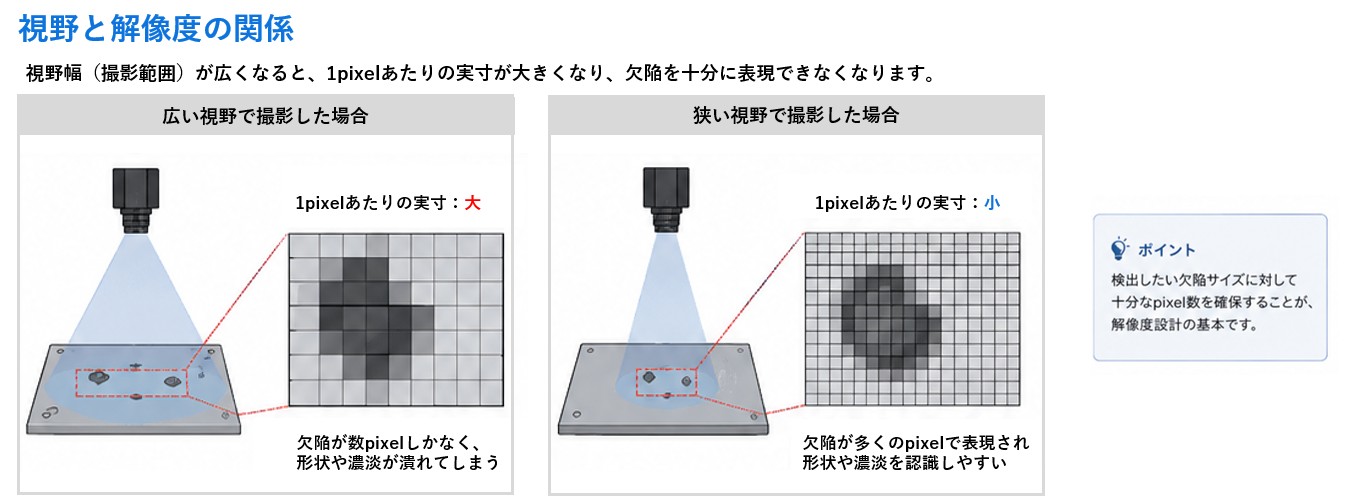

視野は「どの範囲を1枚の画像で撮像するか」を決める要素です。
視野を広げるほど1ピクセルあたりの情報量は低下し、解像度不足につながります。
視野と解像度はトレードオフの関係にあり、両者のバランス設計が必要です。
画素密度（mm/pixel）
画素密度は「1ピクセルが何mmを表すか」を示す指標です。
一般的には、最小検出サイズが複数ピクセルで表現される設計が望まれます。
この値が解像度設計の実質的な判断基準になります。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 解像度不足で起きる現象
解像度が不足すると、検査現場では以下のような問題が発生します。
異物が消える

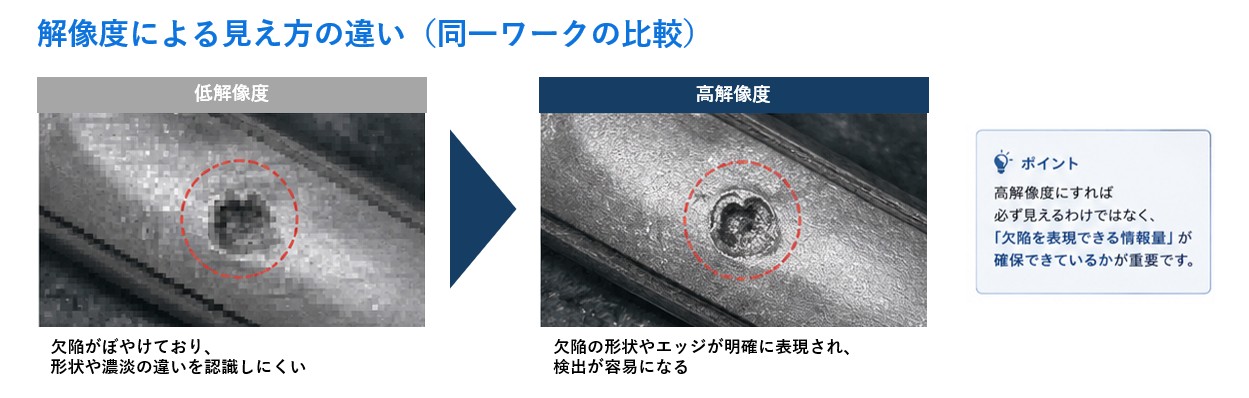

異物が1〜2ピクセル程度で表現される場合、ノイズと区別できず検出されないことがあります。
これは現場では「原因不明の見逃し」として扱われることが多い現象です。
検出結果が不安定になる
欠陥が画素境界に乗るかどうかで結果が変わり、検出のばらつきが発生します。
画像処理が成立しない
しきい値処理や特徴抽出が入力情報不足により安定せず、アルゴリズムの限界ではなく入力側の問題になります。
ただし、十分な解像度を確保していても欠陥が見えないケースがあります。その場合は照明条件や対象物の見え方そのものに原因がある可能性があります。

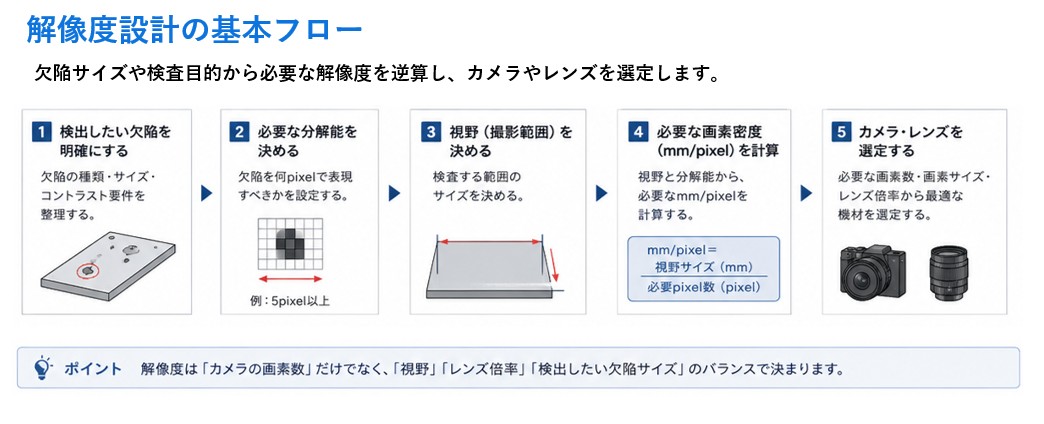

4. 解像度設計の基本手順（実務フロー）
① 最小欠陥サイズの定義
まず検出対象となる最小欠陥サイズを明確にします。
② 視野の決定
検査対象全体を撮像できる視野（FOV）を決定します。
③ 画素密度の算出
視野とセンサー解像度からmm/pixelを算出します。
④ マージン設計
現場では振動・搬送ばらつきがあるため、理論値に対して余裕を持たせた設計が必要です。
5. 解像度設計における注意点
解像度を上げること自体は単純な解決策ではありません。
解像度を上げると視野が狭くなり、ライン構成や処理負荷に影響します。
そのため単一要素ではなく、システム全体のバランス設計が必要です。
また、ワーク特性や照明条件によっても必要な解像度は変化します。
解像度だけを高めても、必ずしも検査精度が向上するわけではありません。
外観検査では、検出したい欠陥に対して必要な情報量を確保できているかが重要です。
そのため解像度は単独で考えるのではなく、視野や撮像条件を含めて設計する必要があります。
特に黒色ワークのように光を吸収しやすい対象では、解像度だけでは十分な検査精度が得られないことがあります。
6. まとめ＋次に考えるべきポイント
解像度はカメラ性能ではなく、検出対象から逆算して決める設計指標です。
重要なポイントは以下です。
・最小検出サイズから設計する
・視野と解像度のバランスを取る
・画素密度（mm/pixel）で判断する
・現場ばらつきを考慮する
ただし解像度だけでは外観検査は成立しません。
実際には照明条件や対象物の見え方が大きく影響します。
次の記事では「照明条件によって異物の見え方がどう変わるのか」を整理します。
外観検査における解像度や撮像条件は、対象物やライン環境によって最適解が変わります。
そのため本記事の内容は一般的な設計指針ですが、実際の現場では条件のわずかな違いが結果に大きく影響することがあります。
当社では、単なる機器選定にとどまらず、外観検査全体の構成を前提としたソリューション設計の観点からの整理・検討も行っています。
条件整理や構成検討の初期段階からでも、お気軽にご相談いただけます。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
