3D検査でも見逃す？
光沢ワークで起こる反射問題と安定撮像のポイント
光沢ワークで起こる反射問題と安定撮像のポイント
3Dラインカメラは、凹みや浮き、反りといった形状異常を定量的に評価できる有効な検査手段です。
しかし、3Dカメラを導入すればすべての不良を確実に検出できるわけではありません。
実際の製造現場では、
「検査対象が変わったら測定が安定しなくなった」
「同じ設備なのにワークによって結果がばらつく」といった課題が発生することがあります。
その要因の一つが、ワーク表面の反射特性です。
特に金属部品やフィルム、電子材料などの光沢ワークは光の反射が強く、撮像条件によって取得できるデータ品質が大きく変化します。
本記事では、光沢ワークの検査が難しい理由と、安定した3D検査を実現するために重要な考え方について解説します。
1. なぜ光沢ワークは検査が難しいのか
画像検査では、対象物から反射した光をカメラが取得して画像を生成します。

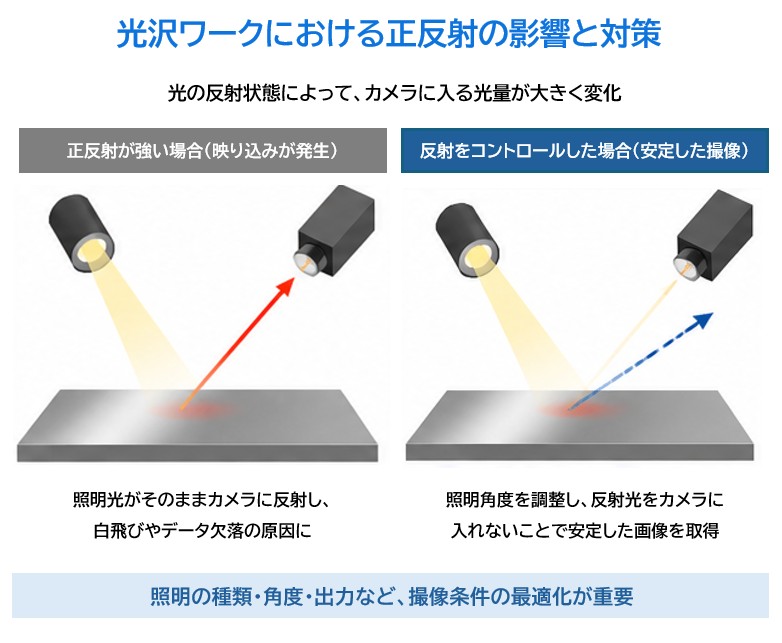

しかし光沢のある表面では、光が鏡のように反射する「正反射」が発生します。
その結果、本来取得したい形状情報よりも、
照明や周囲環境の映り込みが強調されることがあります。
例えば、
・金属プレス部品
・アルミ箔
・銅箔
・フィルム製品
・コーティング材
などでは、同じ対象物でも撮影角度によって見え方が大きく変化します。
人の目では問題なく確認できる場合でも、カメラから見ると一部が白飛びしたり、逆に暗くなったりすることがあります。
そのため、光沢ワークの検査ではカメラ性能だけでなく、光をどのように当てるかが重要になります。
2. 3D検査でも撮像条件は重要
3Dラインカメラは高さ情報を取得できるため、一般的な2D検査よりも照明変化の影響を受けにくい特徴があります。
しかし、3D計測でも光を利用している以上、反射の影響を完全になくすことはできません。
例えばレーザー光切断法では、レーザーラインの位置を検出して高さを算出します。
反射が強すぎる場合はセンサが飽和し、逆に反射が不足すると必要な信号を取得できなくなります。
その結果、
・高さデータの欠落
・ノイズの発生
・測定精度の低下
などが起こる場合があります。
特に表面状態が変化しやすい材料や、光沢と非光沢が混在するワークでは注意が必要です。
つまり3D検査であっても、「どのように撮像するか」は検査精度を左右する重要な要素なのです。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 安定した検査のために必要なこと
光沢ワークの検査では、カメラ選定だけでなく撮像環境全体の最適化が重要です。
例えば、
・照明の種類
・照射角度
・レーザー出力
・レンズ選定
・ワーク搬送条件
などによって取得できるデータ品質は大きく変化します。
同じ3Dラインカメラを使用していても、撮像条件が適切でなければ十分な性能を発揮できません。
そのため実際の検査システムでは、対象物の材質や表面状態、不良の特徴に応じて最適な構成を検討する必要があります。
シーマイクロでは、3Dラインカメラの導入だけでなく、画像処理ソフトウェアや検査システムの開発にも対応しています。
重要視しているのは、カメラを販売することではなく、現場で安定して検査できる環境を構築することです。
「本当に3D検査が適しているのか」
「どのような撮像条件が必要なのか」といった段階から検討し、
対象物に合わせた最適な検査方法を提案しています。
4. まとめ
光沢ワークの検査が難しい理由は、反射や映り込みによって取得できる画像や計測データが変化するためです。
3Dラインカメラは高さ情報を取得できる優れた技術ですが、反射の影響を完全に受けないわけではありません。
安定した検査を実現するためには、カメラ性能だけでなく、照明や光学系、搬送条件を含めた撮像環境全体の最適化が重要になります。
検査で重要なのは、
「どのカメラを使うか」だけではなく、
「どのように撮像するか」です。
もし光沢ワークの検査で見逃しや誤判定に悩んでいる場合は、撮像条件を見直すことで改善できる可能性があります。
対象物の特性を理解し、最適な撮像環境を構築することが、高精度な検査への第一歩となるでしょう。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
