外観検査で反射が強いワークの検査が難しい理由とは？
― 反射光から考える撮像設計 ―
― 反射光から考える撮像設計 ―
1. 外観検査で反射が強いワークの検査が難しい理由
「画像が暗くて欠陥が見えない。」
外観検査では、このような課題が注目されることが多くあります。
一方で、画像が明るすぎることで欠陥が見えなくなるケースも少なくありません。
金属や鏡面部品、光沢のある樹脂など反射率の高いワークでは、照明光が強く反射し、白飛びや映り込み（ハレーション）が発生することがあります。
すると、本来取得したいキズや異物、形状変化などの情報が光に埋もれ、画像上で十分に表現されなくなります。
つまり、反射が強いワークの課題は「明るいこと」ではありません。
検査に必要な情報が、過剰な反射光によって失われてしまうことにあります。
外観検査でカメラが取得しているのは、ワークから反射した光の情報です。
そのため、反射が強いワークでは、どれだけ明るく照らすかではなく、検査に必要な情報をどのように取得するかが撮像設計の重要なポイントとなります。
2. 光が多すぎても情報は失われる
外観検査では、カメラのセンサーが取得した光の情報をもとに画像を生成しています。

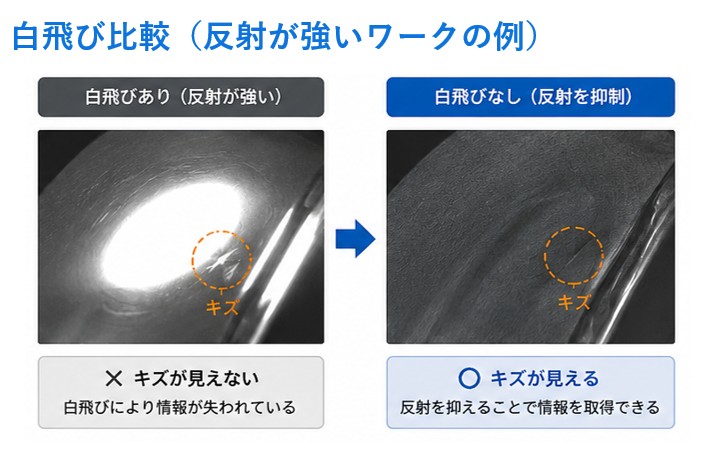

しかし、反射光が強すぎると、センサーが受け取る光が飽和し、画像の一部が白飛びすることがあります。
白飛びした部分では、本来存在していた濃淡や輪郭、表面の微細な変化といった情報が失われ、キズや異物が背景に埋もれてしまいます。
この状態では、高解像度カメラを使用していても、画像として取得できる情報そのものが不足しているため、検査精度の向上にはつながりません。
重要なのは、光を多く取り込むことではなく、検査に必要な情報を適切な状態で取得することです。
そのためには、照明の種類や照射角度、偏光フィルターの活用、カメラの設置位置などを含め、撮像条件全体を設計する必要があります。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 反射が強いワークで発生しやすい課題
反射率の高いワークでは、次のような課題が発生します。
キズや異物が白飛びに埋もれる
鏡面や光沢面では反射光が強くなり、微細なキズや異物との輝度差が失われることがあります。
その結果、欠陥が存在していても画像上では十分な特徴として表現されず、見逃しにつながる場合があります。
照明や周囲の映り込みが発生する
ワーク表面に照明や周囲の設備が映り込むことで、本来必要のない情報が画像に入り込み、誤判定や検査精度の低下を招くことがあります。
検査条件が安定しない
ワークの角度や搬送位置がわずかに変化しただけでも反射状態は変化します。
そのため、一度最適化した条件でも、検査結果が安定しないケースがあります。
4. 白飛びは高画素だけでは解決できない
反射が強いワークでは、「より高性能なカメラなら改善できる」と考えられることがあります。
しかし、白飛びによって画像上の情報が失われている場合、高解像度や高性能な画像処理だけで問題を解決することはできません。
重要なのは、「どのカメラを使うか」ではなく、どのような情報を取得したいのかという視点から撮像システム全体を設計することです。
照明の種類や照射方法、カメラやレンズの配置、必要に応じた光学部品の活用などを組み合わせることで、反射光を抑えながら必要な情報を取得できる場合があります。
シーマイクロでは、ラインスキャンカメラを中心とした画像センシング技術を活用し、検査対象の材質や表面状態、検出したい欠陥に応じて反射特性を考慮した撮像システムをご提案しています。
単に機器を選定するのではなく、「なぜ見えないのか」「どのような情報を取得する必要があるのか」という視点から課題を整理し、最適な検査方法をご提案しています。
5. まとめ
反射が強いワークの検査が難しい理由は、光が多く反射すること自体ではありません。
過剰な反射によって、検査に必要な情報が画像上から失われてしまうことが本質的な課題です。
重要なポイントは以下の通りです。
・反射光が強いと白飛びや映り込みが発生しやすい
・光が多すぎても画像上の情報は失われる
・高性能なカメラだけでは根本的な解決にならない
・照明・レンズ・カメラを含めた撮像設計が重要
・「必要な情報をどのように取得するか」という視点が検査精度を左右する
外観検査では、光が不足していても、過剰であっても、必要な情報を十分に取得することはできません。
重要なのは、明るい画像を撮ることではなく、検査に必要な情報を適切な形で取得することです。
シーマイクロでは、カメラ単体ではなく、照明・レンズ・搬送条件まで含めた画像センシング全体を設計し、お客様の検査対象や現場環境に応じて、必要な情報を安定して取得できる撮像システムをご提案しています。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
