3Dラインカメラはどんな欠陥に強い？
―凹凸・浮き・反りを高さ情報で検出する仕組み ―
製造現場では画像検査の自動化が進む一方で、
「カメラでは見えているはずなのに検出できない」
「照明条件によって結果が変わる」
といった課題も少なくありません。
といった課題も少なくありません。
特に凹みや浮き、反りなどの形状異常は、色や模様の違いではなく“高さの変化”として現れるため、
一般的な2D画像検査では安定した検出が難しい場合があります。
こうした課題へのアプローチとして活用されているのが3Dラインカメラです。
本記事では、3Dラインカメラがなぜ形状検査に適しているのか、どのような欠陥の検出に強みを持つのかを解説します。
1. なぜ2D検査では凹凸不良を見逃すのか
一般的な2Dカメラは、対象物の明るさや色の違いを画像として取得します。
そのため、キズや汚れ、印字不良などの検査には高い効果を発揮します。
一方で、凹みや浮き、反りといった欠陥は高さ方向の変化が本質です。
例えば微小な凹みがあった場合でも、照明の当たり方によっては影がほとんど発生せず、
正常品との違いが画像上に現れないことがあります。
逆に照明条件を変えると、正常品の表面模様まで強調されてしまい、誤検出が増えるケースもあります。
つまり2D検査では、高さ情報を明暗の変化として間接的に捉えているため、撮像条件の影響を受けやすいという特徴があります。
検査精度を向上させるために照明や撮像角度を工夫することは重要ですが、
形状そのものを評価したい場合には限界が生じることもあります。
2. 3Dラインカメラは何が見えるのか
3Dラインカメラは、対象物の高さ情報を取得できる撮像システムです。
一般的にはレーザー光を対象物へ照射し、その反射位置から高さを算出する「レーザー光切断法（光切断法）」が利用されています。
取得されるデータは単なる画像ではなく、
・横方向の位置情報
・搬送方向の位置情報
・高さ情報
を持つ三次元データです。
そのため、「明るい」「暗い」ではなく、「何μm高いか」「何μm低いか」という形状そのものを評価できます。
2D画像では照明条件によって影の出方が変わりますが、3Dラインカメラが取得する高さデータはほとんど変化しません。
影ではなく実際の高さそのものを測定しているためです。
この特性により、外観の見え方に左右されにくい安定した判定が行えます。
結果として、3Dラインカメラは画像を撮るためのカメラというより、形状を測定するためのセンサとして活用されることが多いのです。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 3Dラインカメラが得意な欠陥とは
3Dラインカメラが特に力を発揮するのは、高さ方向の変化を伴う欠陥です。

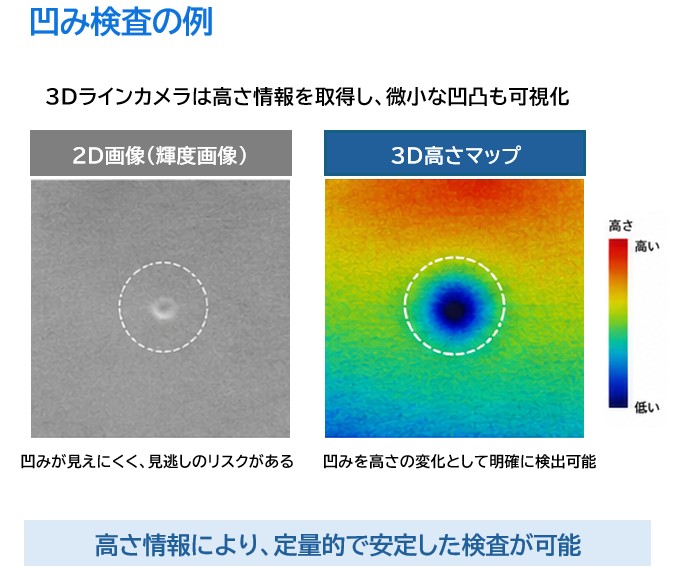

代表的な例が凹み検査です。
わずかなへこみでも高さ変化として数値化できるため、目視や2D検査では見逃しやすい不良の検出に役立ちます。
また、接着部品の浮きや組付け不良による段差検査にも適しています。
正常品との差を高さデータとして比較できるため、安定した判定が可能になります。
さらに、
・バリや突起の検出
・ワークの反り測定
・表面のうねり評価
・形状寸法測定
などにも活用されています。
近年はEV関連部品や電子部品、機能性フィルムなどで高精度な形状管理が求められるケースが増えており、
ミクロンレベルの高さ変化を評価したい現場で導入が進んでいます。
ただし、すべての検査に3Dが適しているわけではありません。
色ムラや印字不良などは2Dカメラが適しています。
重要なのは3Dカメラを導入することではなく、「検出したい不良がどの情報に現れるのか」を整理することです。
シーマイクロでは、3Dラインカメラだけでなく画像処理ソフトウェアや検査システムの開発にも対応しています。
対象物や不良内容に応じて、どのような撮像方法が適しているのかを検討しながら、最適な検査環境の構築を支援しています。
4. まとめ
3Dラインカメラは、凹み・浮き・反り・バリ・うねりなど、高さ方向の変化を伴う欠陥検査に強みを持っています。
2D検査では明暗情報から形状を推測しますが、3D検査では高さそのものを取得できるため、
照明条件の影響を受けにくく、安定した判定につながるケースがあります。
照明条件の影響を受けにくく、安定した判定につながるケースがあります。
一方で、検査精度を高めるためには、単に3D化するだけではなく、
不良の特徴や製造条件に合わせて最適な撮像方法を選択することが重要です。
もし現在の検査で
「凹凸がうまく見えない」
「反りや浮きを安定して検出できない」
といった課題がある場合は、
といった課題がある場合は、
高さ情報を活用した3D検査が有効な選択肢になるかもしれません。
まずは対象物や不良内容を整理することから始め、最適な検査方法を検討してみてはいかがでしょうか。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
