外観検査の照明選定とは？
― 欠陥の見え方から考える撮像設計 ―
― 欠陥の見え方から考える撮像設計 ―
1. なぜ外観検査で照明選定が重要なのか
外観検査では、カメラの性能や画像処理アルゴリズムに注目が集まりがちです。
しかし実際には、欠陥を検出できるかどうかは撮像時の「見え方」に大きく左右されます。
同じ対象物であっても、照明条件が変わるだけで異物やキズの見え方は大きく変化します。
そのため外観検査では、カメラ選定だけでなく、どのように照明を当てるかという撮像設計が重要になります。
2. 照明によって欠陥の見え方は変わる
欠陥は必ずしもそのまま見えるわけではありません。
また、欠陥の種類や対象物の材質によって最適な照明条件は異なります。
例えば、微細なキズを強調したい場合と異物を検出したい場合では、求められる見え方が変わります。
さらに、金属・樹脂・透明体など、対象物の材質によっても光の反射特性は大きく異なります。
そのため照明選定では「どの照明を使うか」ではなく、「何を見たいのか」を起点に考えることが重要です。
表面の微細なキズは、照明の当て方によって強調される場合もあれば、ほとんど見えなくなる場合もあります。
また異物や汚れについても、対象物との反射差やコントラストが十分に得られなければ検出は困難になります。
外観検査で発生する見逃しの中には、画像処理の問題ではなく、そもそも欠陥が画像上に表現できていないケースも少なくありません。

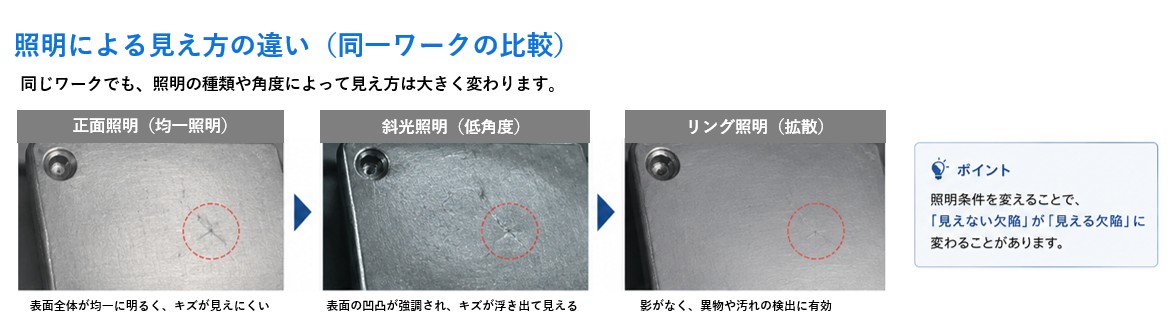

同じ異物であっても、正面から均一に照明を当てた場合には背景に埋もれてしまうことがあります。
一方で照射方向を変更することで異物とのコントラストが生まれ、検出しやすくなるケースもあります。
このように照明は対象物を照らすためではなく、「欠陥を見える状態にするため」に存在します。
※異物検出における見逃しの要因については、「外観検査で異物が見つからない理由とは」で構造的に整理しています。

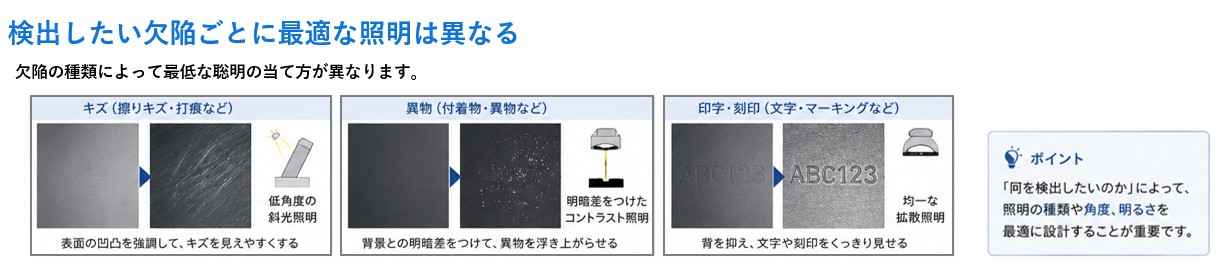

キズ・凹凸
斜めから光を当てることで影が発生し、表面形状の変化を強調できます。
異物
対象物との明るさや反射率の違いを利用してコントラストを確保します。
印字・模様
均一な照明環境を作ることで安定した検査につながります。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 照明選定でよくある課題
照明選定では、検出したい欠陥だけを考えれば良いわけではありません。
現場では以下のような課題が発生します。
反射が強く欠陥が見えない
金属や光沢ワークでは、照明の映り込みによって欠陥が隠れてしまうことがあります。
対象物ごとに見え方が変わる
色や材質の違いによって最適な照明条件は変化します。
検査結果が安定しない
照明条件が不適切な場合、わずかな位置ずれや環境変化によって検出結果がばらつくことがあります。
4. 照明は単体ではなく撮像条件の一部として考える

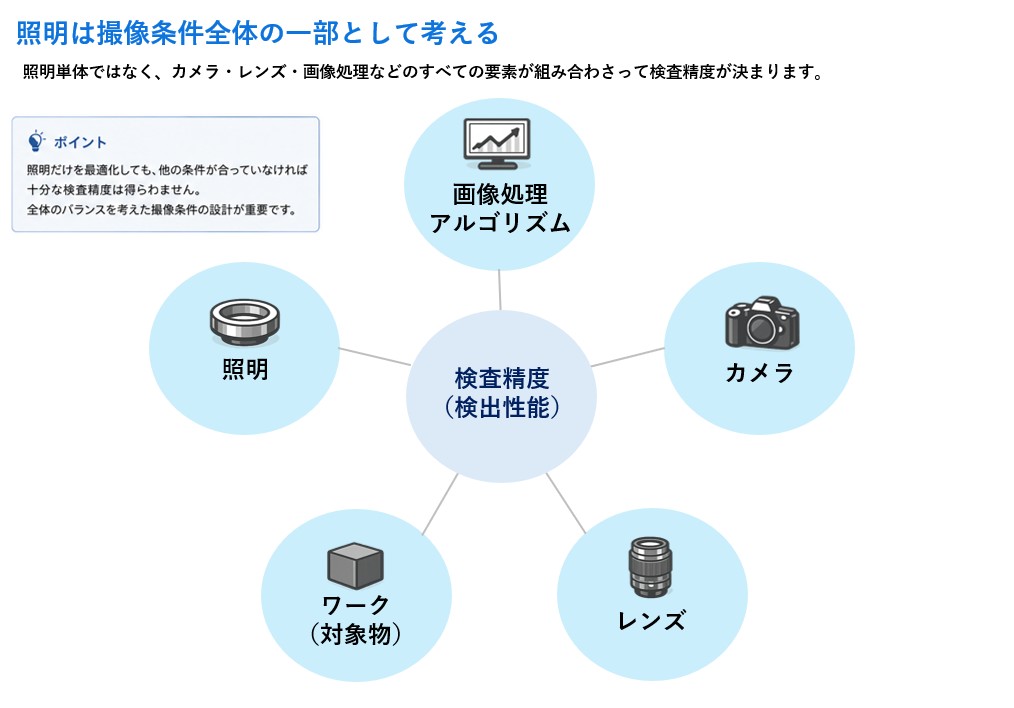

照明は独立した要素ではありません。
実際には、
・カメラの解像度
・レンズ
・ワークの特性
・搬送条件
・画像処理
と密接に関係しています。
例えば高解像度カメラを導入しても、照明条件が適切でなければ欠陥は見えません。
反対に、照明条件を最適化することで、検査精度が改善するケースもあります。
外観検査では、欠陥を検出するために必要なコントラストを確保できているかが重要です。
そのため照明単体ではなく、撮像条件全体の中で設計する必要があります。
※解像度設計の考え方については、「外観検査で解像度はどう決める？―欠陥サイズから考える設計―」で詳しく解説しています。
また、対象物の材質によって必要な照明条件は大きく変わります。
特に黒色ワークでは、一般的な撮像条件ではコントラストが確保しにくいケースがあります。
5. まとめ
照明は対象物を明るく照らすためのものではありません。
欠陥を見える状態にするための重要な設計要素です。
重要なポイントは以下の通りです。
・欠陥によって最適な照明は異なる
・照明によって見え方は大きく変わる
・画像処理だけでは見えない欠陥は検出できない
・コントラストを確保することが重要
・撮像条件全体を考慮した設計が必要
外観検査では、「何を検出したいのか」を明確にした上で撮像条件を設計することが重要です。
