外観検査で反射が強いワークの検査が難しい理由とは？
― 反射光から考える撮像設計 ―
― 反射光から考える撮像設計 ―
1. 外観検査で透明体の検査が難しい理由
外観検査では、対象物の材質や表面状態によって欠陥の見え方が大きく変化します。
その中でも透明体は、キズや異物などの検出が難しい対象として知られています。
これは単に「透明だから見えない」ということではありません。

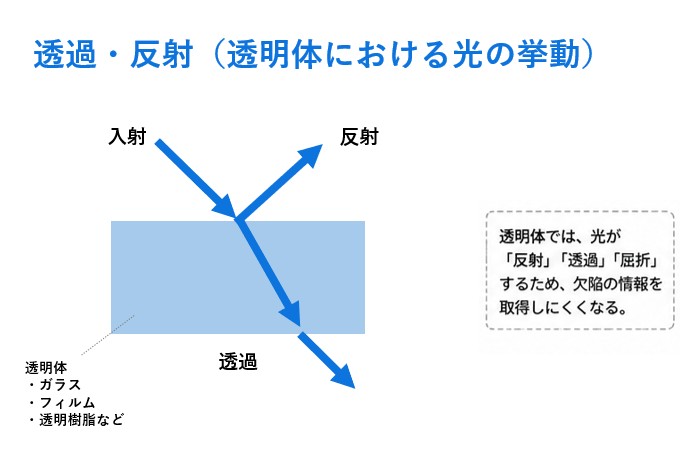

透明体では、光は反射だけではなく、透過や屈折を繰り返しながら伝わります。
この光の振る舞いが、外観検査を難しくする大きな要因です。
外観検査では、欠陥と正常部分の違いを画像上の明るさや形状の差として捉え、検出を行います。
しかし透明体では、照射した光がワークを通過したり、周囲の背景が透けて見えたりすることで、欠陥による変化が十分に表現されない場合があります。
例えば、透明フィルム上の異物、ガラス表面の微細なキズ、透明樹脂内部の気泡などは、存在していても背景に溶け込みやすく、通常の撮像条件では見逃しにつながる可能性があります。
そのため透明体の外観検査では、一般的な撮像条件をそのまま適用するのではなく、対象物の光学的な特性を理解した上で、欠陥を見える状態にする撮像設計が重要になります。
2. 透明体で発生しやすい課題
欠陥が背景に埋もれる
透明体では、背景や周囲の環境が透けて見えるため、異物やキズとの明暗差を確保しにくい場合があります。
特に透明フィルムや薄い樹脂部品では、背景の影響を受けやすく、欠陥が画像上で特徴として現れにくくなることがあります。
その結果、画像処理による判定に必要な情報が不足し、検出精度に影響する場合があります。
微細なキズや異物が見えにくい
透明体表面の微細なキズは、必ずしも黒い線や明るい点として画像に現れるわけではありません。
キズによる光の散乱や反射の変化として現れるため、照明方向やカメラの角度によって見え方が大きく変化します。
また、透明樹脂内部の異物や気泡なども、透明度が高いほど正常部分との差が小さくなり、検出が難しくなる場合があります。
そのため、欠陥の種類に合わせて光の当て方や撮像方法を検討する必要があります。
検査条件によって結果が変化する
透明体は、材質や厚み、表面状態によって光の透過・反射特性が変化します。
例えば、同じ透明な部品であっても、表面処理の有無や曲面形状によって光の反射状態は異なります。
そのため、ある条件では検出できていた欠陥が、別の条件では見えにくくなるなど、検査結果が安定しないケースがあります。
透明体の検査では、対象物ごとの特性を考慮した撮像条件の設定が重要になります。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. 欠陥情報が取得できなければ検出できない
透明体の検査で課題が発生すると、より高解像度なカメラや高性能な画像処理を検討するケースがあります。
しかし、画像上に欠陥情報が十分に表現されていない場合、カメラ性能を向上させても根本的な解決につながらないことがあります。
例えば、微細なキズを検出するために高画素カメラへ変更したとしても、照明による反射や透過光の影響によってキズの特徴が画像に現れていなければ、検出することは困難です。
外観検査では、まず対象物の光学特性を理解し、欠陥が画像上で十分な情報として現れる状態を作ることが重要です。
そのためには、解像度だけではなく、
・カメラのセンサー特性
・レンズの選定
・照明の種類や照射方向
・背景条件
・対象物の材質や形状
・画像処理方法
など、撮像条件全体を考慮する必要があります。
透明体の場合、特に光の扱いが検査結果を大きく左右します。
4. 透明体は撮像条件全体で考える
透明体の外観検査では、単一の機器性能だけではなく、対象物に合わせた撮像条件全体の設計が重要です。
検出したい欠陥の種類や対象物の材質によって、適した検査方法は異なります。
例えば、
・透明フィルム上の異物を検出したい
・ガラス表面の微細なキズを検出したい
・透明樹脂内部の欠陥を確認したい
など、目的によって必要となる撮像条件は変化します。
また、可視光では十分なコントラストが得られない場合には、近赤外線など異なる波長を利用することで、可視光では得られなかった情報を取得できるケースもあります。
シーマイクロでは、ラインスキャンカメラを中心とした画像センシング技術に加え、近赤外線カメラなど特殊波長カメラにも対応しています。
さらに、カメラ単体の提供だけではなく、検査対象や用途に合わせたカスタム対応を行い、撮像条件を含めたセンシングシステムの提案を行っています。
外観検査では、「どのカメラを使うか」だけではなく、「どのように欠陥を見える状態にするか」という視点で検討することが重要です。
透明体では、材質によって光の振る舞いが変わるため、ワークに合わせた撮像設計が欠かせません。
5. まとめ
透明体の外観検査が難しい理由は、単純に「透明で見えない」ためではありません。
光が透過・反射・屈折することで、欠陥と正常部分のコントラストを確保しにくいことが大きな要因です。
重要なポイントは以下の通りです。
・透明体は光の透過により欠陥が画像上に現れにくい
・異物やキズが背景に埋もれる場合がある
・材質や厚み、表面状態によって見え方が変化する
・高性能カメラだけでは解決できない場合がある
・照明や撮像条件を含めた設計が重要
透明体の検査では、「高性能なカメラを選ぶこと」だけではなく、「欠陥が見える状態を作ること」が重要です。
対象物の材質や欠陥の種類によって最適な検査方法は異なるため、現場ごとの条件を整理した上で撮像設計を行う必要があります。
当社では、カメラや画像処理技術だけではなく、検査対象に合わせた撮像条件の設計からシステム構築まで対応しています。
「透明部品のキズを検出したい」「現在の検査で見逃しが発生している」など、構想段階のご相談でも構いません。
現場ごとの条件に合わせて、最適な検査方法を一緒に考えていきます。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
