3Dラインカメラの仕組みとは？
―ラインスキャン方式で高さを取得する原理と選ばれる理由 ―
製造現場では、凹みや浮き、反りなどの形状異常を検出するために3Dラインカメラが活用されています。
しかし、「3Dで測定できることは知っているが、どのような仕組みで高さを取得しているのかまではよく分からない」という方も多いのではないでしょうか。
3Dラインカメラは、一般的なカメラのように一枚の画像を撮影しているわけではありません。
ラインスキャン方式と高さ計測技術を組み合わせることで、連続的に三次元データを取得しています。
本記事では、3Dラインカメラの基本的な仕組みと、製造現場でラインスキャン方式が選ばれる理由について解説します。
1. 3Dラインカメラとは何か
一般的な2Dカメラは、対象物の明るさや色を画像として取得します。
そのため、キズや汚れなどの検査には適していますが、高さそのものを測定することはできません。
一方、3Dラインカメラは対象物の形状を三次元データとして取得できます。
取得される情報は、
・横方向の位置
・搬送方向の位置
・高さ情報
の3要素で構成されており、対象物の表面形状を立体的に把握できます。
例えば、見た目では判別しにくい微小な凹みや浮きも、高さの変化として数値化できるため、安定した検査が可能になります。
近年では、EV関連部品や電子部品、セパレータフィルムなど、高い品質管理が求められる製造現場で活用が広がっています。
2. ラインスキャン方式はどのように画像を作るのか
3Dラインカメラの特徴の一つがラインスキャン方式です。
一般的なエリアカメラは、一度の撮影で画面全体を取得します。
一方、ラインスキャン方式では1ライン（1列）のデータを連続的に取得し、搬送される対象物と同期させながら画像を生成します。
イメージとしては、スキャナーで書類を読み取る仕組みに近く、細いラインを積み重ねることで一枚の画像を構成します。
この方式の大きな利点は、高解像度のデータを連続的に取得しやすいことです。
フィルムや金属箔、電池材料などの長尺ワークでは、広い範囲を高精度で検査する必要があります。
ラインスキャン方式はこうした連続搬送ラインとの相性が良く、製造現場で広く採用されています。
また、必要なラインデータのみを取得するため、広い検査領域でも効率的な撮像が可能になります。
このような特徴から、ラインスキャン方式は長尺ワークの検査や3D形状計測で広く採用されています。
まずはお気軽にお問い合わせください。
お問い合わせはこちら3. なぜ高さ情報を取得できるのか

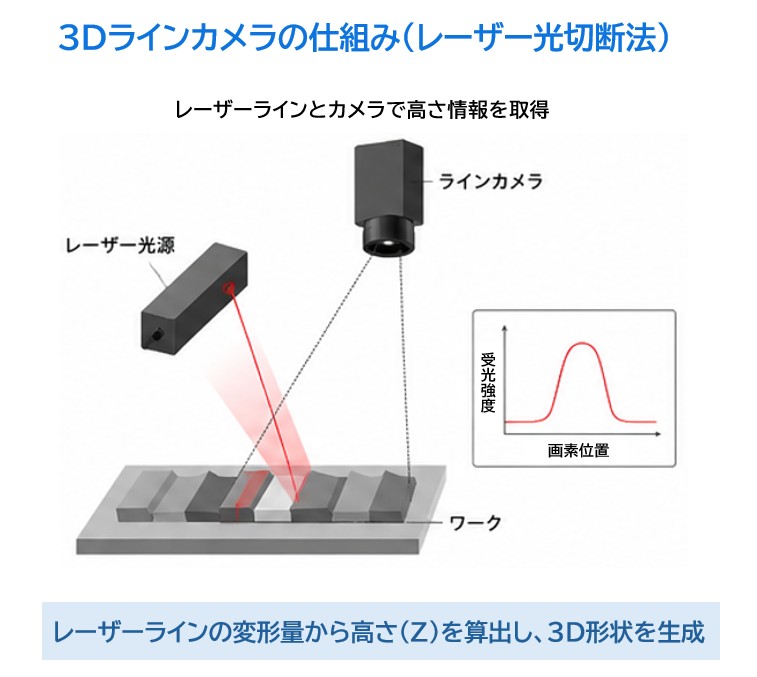

3Dラインカメラでは、ラインスキャン方式に加えてレーザー光切断法（光切断法）が利用されています。
対象物にライン状のレーザーを照射すると、表面形状に応じてレーザーの見え方が変化します。
その変化をカメラで取得し、高さ情報へ変換することで三次元形状を計測します。
搬送されるワークを連続的に計測することで、高さ情報を持った三次元データが生成されます。
この仕組みによって、
・凹み
・浮き
・バリ
・段差
・反り
・うねり
といった形状異常を定量的に評価できます。
ただし、実際の検査精度はカメラだけで決まるものではありません。
対象物の材質や表面状態、搬送条件、照明環境によって最適な撮像方法は変化します。
例えば、同じ形状検査でもフィルムと金属部品では求められる撮像条件が異なります。
そのため、対象物に合わせて光学設計や画像処理を最適化することが重要です。
シーマイクロでは、3Dラインカメラの提供だけでなく、画像処理ソフトウェアや検査システムの開発にも対応しています。
検査対象や不良内容を整理しながら、撮像から判定までを含めた最適な検査環境の構築を支援しています。
4. まとめ
3Dラインカメラは、ラインスキャン方式とレーザー光切断法を組み合わせることで、高さ情報を持つ三次元データを取得する撮像技術です。
ラインスキャン方式によって連続搬送される対象物を高精度に取得し、
さらに高さ情報を加えることで、凹み・浮き・反り・バリなどの形状異常を定量的に評価できます。
一方で、高精度な検査を実現するためには、カメラの性能だけでなく、
対象物に適した光学設計や画像処理、システム全体の最適化が欠かせません。
3Dラインカメラの導入を検討する際は、
「どのような不良を検出したいのか」
「どの程度の精度が必要なのか」を整理することが重要です。
検査対象に応じた適切な撮像環境を構築することで、より安定した品質管理につなげることができます。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
