EGBシリーズ
EGBシリーズの機能・特長
- カメラ－ワークまでの距離、視野幅を自由に変更できる
- 別体式でも工場キャリブレーションしたカメラを提供可能（条件あり）
- 最高2000Hzの高速ラインレート、幅広いライン速度でも安定した撮像を実現
- １台のPCで最大８台までカメラ接続が可能
- 外部エンコーダ入力（RS422/絶縁）に対応し、ライン速度と正確に同期した撮像が可能
主な仕様
※左右にフリックしてご覧いただけます。
| 物理的な特徴 | 単位 | ||
|---|---|---|---|
| ラインレート | Hz | Standard: 500 / Max:2000※2 | |
| 出力画素数 | Pix | Width: 2048 pixels (approx. 1700 effective pixels) | |
| 最大接続数（1台のPCに対して） | 台 | 8 | |
| 最大視野幅 W/D | mm | Fov:600 W/D:800 | |
| レンズマウント | - | Cマウント | |
| イーサネットコネクタ型式 | - | RJ-45 [74991104404 (WURTH ELEKTRONIK)] | |
| 電源/トリガコネクタ型式 | - | LF10WBR-12P(ヒロセ) | |
| 外形サイズ（W×H×D） | mm | 115×110×52 （カメラ部分のみ） | |
| 重さ | g | 600 （レンズを除いたカメラ部分のみ） | |
| 入力電圧 | VDC | 12～24 | |
| 消費電力 | W | Typ. 7 （カメラ部のみ） | |
| 外部入力 | - | エンコーダ入力（RS422、絶縁）に対応 | |
※1 特性表に関しては、都合により変更する場合があります。
※2 センサ使用ライン数により異なります。

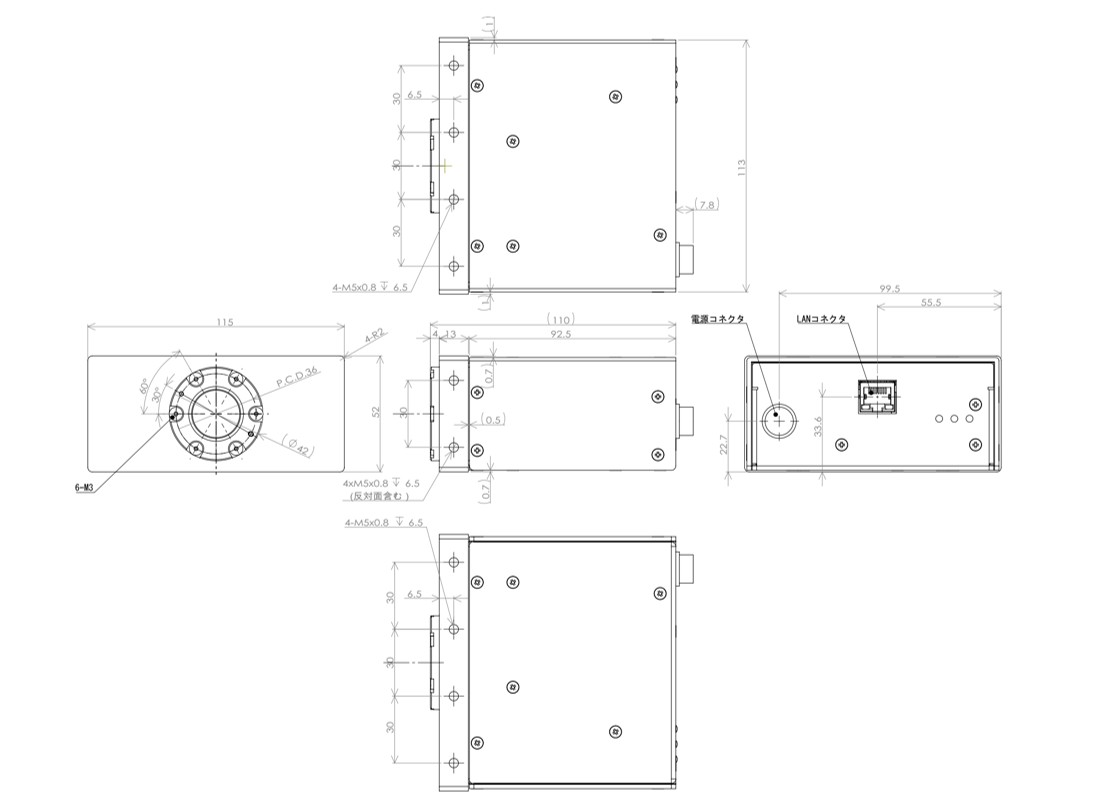

寸法図
EGBシリーズに関するよくあるご質問
Q
撮影距離やワークが違っても対応できますか？
A
はい。撮像したいワーク形状や撮影距離に合わせて、最適なレーザ・レンズを選定し、組み合わせた状態で提供します。用途に応じた柔軟な構成が可能です。
Q
高速ラインでも安定して撮像できますか？
A
はい。最高2000Hzの高速ラインレートに対応しており、幅広いライン速度でも安定した3D撮像が行えます。
Q
外部エンコーダと同期して撮像できますか？
A
はい。RS422（絶縁）による外部エンコーダ入力に対応しており、ライン速度と正確に同期した撮像が可能です。
