外観検査の自動化とは？仕組み・導入ポイント！

外観検査の自動化とは、カメラと画像処理技術を用いて製品の外観を自動で検査し、品質判定を行う仕組みです。
製造業では、製品の品質を保証するために外観検査が行われています。
従来は人の目による目視検査が中心でしたが、近年は生産ラインの高速化や品質要求の高度化に伴い、検査工程の自動化が求められるようになっています。

表面のキズ、汚れ、欠け、異物などを確認する工程は、多くの製造ラインにおいて欠かすことのできない重要な工程です。

しかし、人による目視検査には次のような課題があります。

・検査員不足
・作業者ごとの判定ばらつき
・生産ラインの高速化への対応

こうした背景から注目されているのが外観検査の自動化です。

外観検査の自動化とは、カメラと画像処理技術を用いて製品の外観状態を自動的に判定する検査方式です。
人の目による検査の代わりに、産業用カメラと画像処理技術を組み合わせることで、検査品質の安定化や省人化を実現します。

本記事では、外観検査自動化の基本的な仕組みと、導入を検討する際のポイントについて整理します。

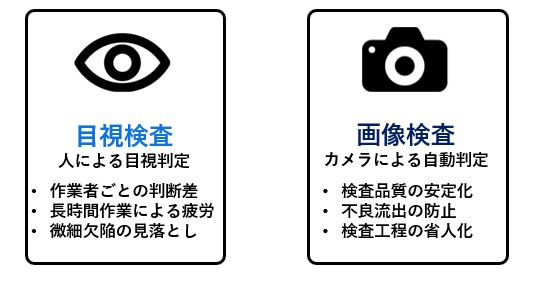

外観検査の自動化が求められる理由として、まず挙げられるのが検査品質の安定化です。

人による目視検査は柔軟性が高い一方で、次のような課題があります。

・作業者ごとの判断差
・長時間作業による疲労
・微細欠陥の見落とし

特に高速生産ラインでは、短時間で大量の製品を確認する必要があるため、人手だけで安定した検査を行うことが難しい場合があります。

これに対して、カメラと画像処理を用いた検査では、設定した条件に基づいて常に同じ基準で判定が行われます。
その結果、

・検査品質の安定化
・不良流出の防止
・検査工程の省人化

といった効果が期待できます。

また、近年は人手不足の影響もあり、検査工程の自動化は多くの製造現場で重要なテーマとなっています。

3. 外観検査自動化の仕組み｜画像検査による欠陥検出の流れ

現場では「カメラを設置すれば自動検査ができる」と考えらますが、実際にはライン条件が検査性能に大きく影響します。
例えば

・検査対象の材質や形状
・欠陥の種類
・ライン速度
・設置スペース
・周囲環境光

といった条件によって、最適な検査方式は大きく変わります。

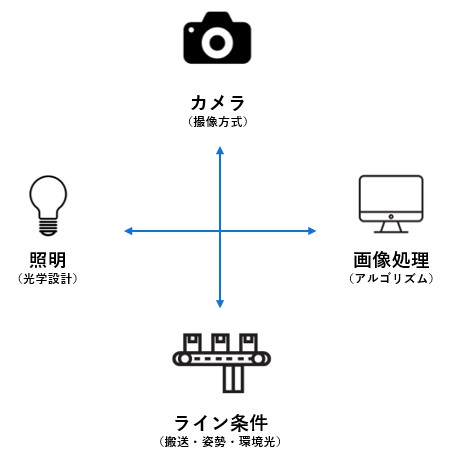

そのため実際の検査システムでは、

・カメラ
・光学系
・照明
・画像処理

といった要素を組み合わせた システム全体の設計 が重要になります。

装置設計の後から検査を追加するのではなく、構想段階から撮像条件や検査方式を整理していくことで、
より安定した検査システムを構築することができます。
私たちシーマイクロでも、実際の製造ラインにおける外観検査システムの検討では、
実際のワークを用いた撮像検証やライン条件の整理から進めるケースが多くあります。
検査対象の材質や欠陥特性、搬送条件などを踏まえながら撮像条件を検証することで、安定した外観検査システムの構築につながります。

6. 外観検査自動化のまとめ｜導入で失敗しないために

外観検査の自動化は、品質保証と生産性向上を両立するための重要な取り組みです。
カメラと画像処理を組み合わせたマシンビジョンの活用により、
目視では対応が難しい高速ラインや微細欠陥の検査も実現できるようになっています。

一方で外観検査システムは、複数の要素が密接に関係する技術領域です。

・カメラ
・照明
・画像処理
・ライン条件（搬送・速度・環境光など）

これらが相互に影響し合うため、検査対象や製造ラインの条件に合わせて、最適な撮像条件とシステム構成を設計することが不可欠です。

外観検査の自動化は、装置を導入するだけでは成立しません。
現場条件を踏まえた撮像設計と検証を積み重ねることで、はじめて安定した検査品質が得られる技術であることが重要なポイントです。
