マシンビジョンとは？ 仕組み・構成・画像検査

マシンビジョンとは、カメラ・照明・レンズ・画像処理を組み合わせて、製品の状態を自動で認識・判定するシステム技術です。
製造ラインでは、製品品質を維持するためにさまざまな検査工程が設けられています。
その中でも近年導入が進んでいるのがマシンビジョン（Machine Vision）です。

マシンビジョンとは、カメラで取得した画像をコンピュータで解析し、製品の状態や位置を判断する技術です。
外観検査、寸法測定、位置決めなど、製造ラインのさまざまな工程で活用されています。

前回の記事では、製品の良否を自動判定する画像検査について解説しました。
画像検査は、製造ラインの外観検査工程を自動化する技術です。

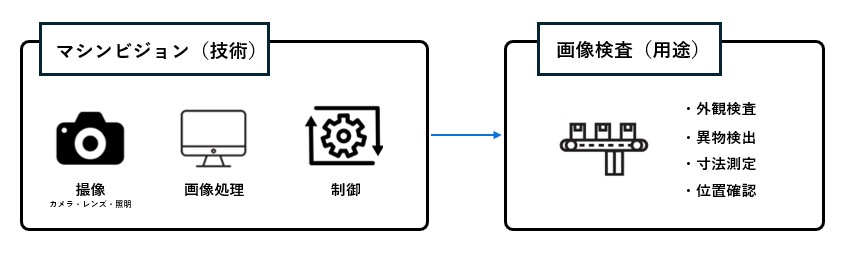

一方、マシンビジョンはその画像検査を支えるシステム技術として位置づけられます。

つまり

という関係が成立します。
マシンビジョンは単なるカメラ装置ではなく、光学技術・撮像技術・画像処理技術を組み合わせたシステムとして構成されています。
本記事では、製造現場で活用されるマシンビジョンの仕組みと、そのシステム構成について解説します。

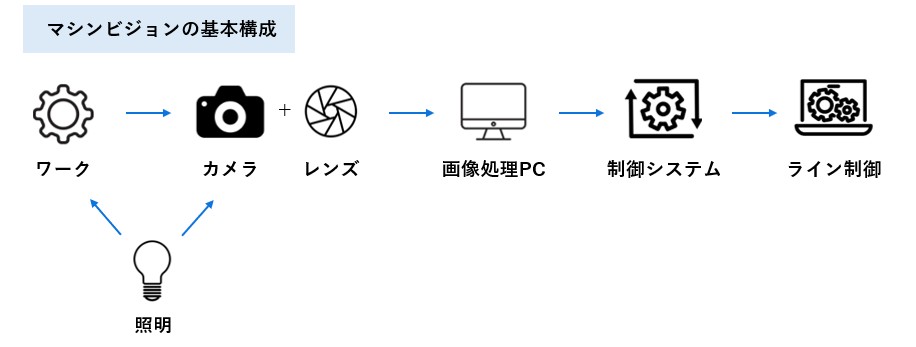

製造ラインで使用されるマシンビジョンシステムは、主に次の要素で構成されています。

・カメラ
・レンズ
・照明
・画像処理
・制御システム

これらの要素が組み合わさることで、製品の状態を自動で判断する仕組みが構築されます。

カメラ（撮像）

カメラは対象物の状態を撮影し、画像データを取得する装置です。
製造ラインでは主に次の2種類のカメラが使用されます。

・エリアカメラ
一度に対象物全体を撮影する方式で、比較的静止したワークの検査に適しています。

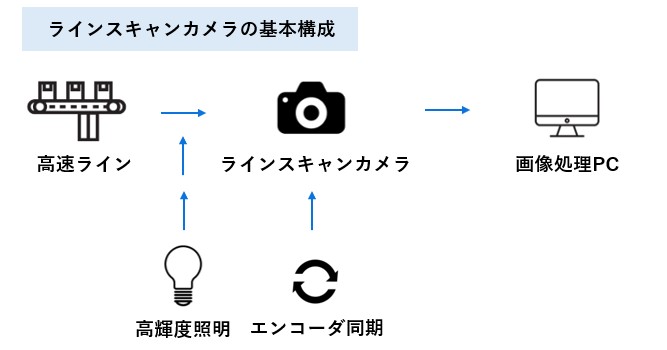

・ラインスキャンカメラ
搬送されるワークをライン状に連続撮像する方式で、高速ラインや長尺ワークの検査に適しています。
特に製造ラインの高速化が進む近年では、ラインスキャンカメラを用いた撮像方式が採用されるケースも多く見られます。

撮像レンズ（光学設計）

レンズは、撮像範囲や倍率を決定する重要な光学要素です。
検査対象のサイズや必要な分解能によって、適切なレンズを選定する必要があります。
例えば

・微細な傷の検出
・高精度な寸法測定

といった用途では、光学倍率や歪み特性なども重要になります。
そのためマシンビジョンでは、カメラだけでなく 光学設計全体を考慮したシステム設計 が重要になります。

照明（可視化）

照明は、マシンビジョンの性能を大きく左右する要素です。
対象物の表面状態や形状は、照明の当て方によって見え方が大きく変わります。
例えば

・表面傷の強調
・異物の可視化
・印字の読み取り

など、検査目的によって最適な照明方式は異なります。
実際の製造現場では照明条件の設計が検査精度を決める重要な要素になることも少なくありません。

画像処理

撮像した画像は、コンピュータによって解析されます。
代表的な処理には次のようなものがあります。

・エッジ検出
・パターン認識
・位置補正
・カラー解析

これらの処理によって、製品状態を数値化し、良否判定や位置制御などに利用されます。

3. 撮像条件と導入時の重要ポイント｜撮像条件の考え方

マシンビジョンは、製造ラインの自動化と品質管理を支える基盤技術です。
カメラで取得した画像を解析し、製品の状態を定量的に判断することで、人手では難しい高速・高精度な検査を実現します。
マシンビジョンの要点を整理すると、次の通りです。

・撮像と画像処理を組み合わせて製品状態を判断するシステム技術であること
・外観検査をはじめとした各種画像検査を支える基盤技術であること
・カメラ・レンズ・照明・画像処理といった複数の要素で構成されること
・撮像条件の設計が検査精度に大きく影響し、技術の中核となること

製造ラインの速度、ワーク形状、周囲環境光など、現場ごとの条件によって最適なシステム構成は大きく変わります。
そのため、実際のライン条件を踏まえた撮像設計と検証が、安定したマシンビジョンシステムを構築する上で欠かせません。
