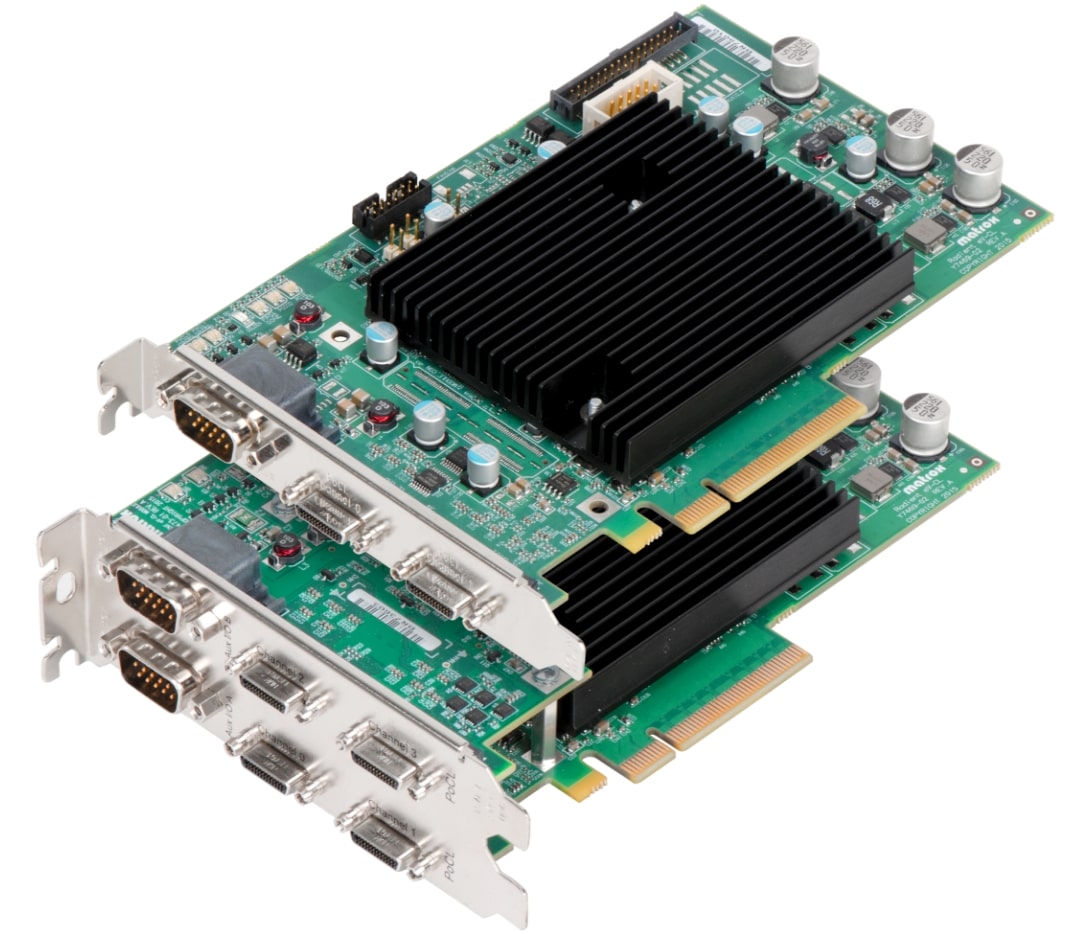

フレームグラバボード Radient eV-CL
仕様表
※左右にフリックしてご覧いただけます。
| Part number | RAD EV 5M CLDB | RAD EV 5M CLSF | RAD EV 1G CLQB | RAD EV 1G CLDF |
|---|---|---|---|---|
| Interconnect | PCIe 2.1 x4 | PCIe 2.1 x8 | ||
| Camera/video interface | ||||
| Standard | Camera Link 2.1 | |||
| Camera Link Configuration | Dual-Base | Single-B/M/F Up to 80-bit mode |
Quad-Base | Dual-B/M/F Up to 80-bit mode |
| Speeds | 20 MHz to 85 MHz Camera Link clock | |||
| Connectors | HDR26 (mini Camera Link/SDR) | |||
| Memory | ||||
| Type | DDR3 SDRAM | |||
| Quantity | 512 MB | 1 GB | ||
| Image processing capabilities | ||||
| Onboard look-up tables (LUTs) | 8-/10-/12-bit support | |||
| Physical | ||||
| Form factor | Half-length, full-height, PCIe add-in card | |||
| Dimensions(L x W x H) | 167.6 x 111.1 x 18.7 mm（Additional: 45.0 x 106.65 x 18.7 mm） | |||
| Environmental | ||||
| Operating temperature | 0°C to 55°C (32°F to 131°F) | |||
| Relative humidity | Up to 95% (non-condensing) | |||
| Certifications | ||||
| Electromagnetic compatibility | FCC Class A , CE Class A , RoHS-compliant | |||
※詳細はSpecifications Data sheetをご確認ください
Radient eV-CLに関するよくあるご質問
Q
ボードのマニュアルはどこから入手可能ですか？
A
ボードのマニュアルはZEBRAホームページから入手できます。
- ①下のホームページを開きます。
https://imaging.matrox.com/en/products/hardware/resources - ②入手したいマニュアルのリンクをクリックします。
- ③リンク先のページにて下記を実行しマニュアルを入手します。
- 既に登録済みの場合： email アドレスを入力し[Submit]をクリックします。
- 初めての場合：必要事項を入力し一番下の[Submit]をクリックします。
Q
ボードのデバイスドライバはどこから入手可能ですか？
A
ZEBRAホームページから入手できます。
- ①以下のホームページを開きます。
https://imaging.matrox.com/en/products/hardware/resources - ②Aurora Imaging Library-Lite X download のリンクをクリックします。
- ③リンク先のページにて下記を実行しボードのデバイスドライバを入手します。
- 必要事項を入力し一番下の[Submit]をクリックします。
Q
PC側で設定する項目はありますか？
A
ボードの認識不具合等を回避するため下記を設定ください。
- ①[コントロールパネル]→[電源の管理]→[選択中の電源プラン]→[プラン設定の変更]を選択
- ②[詳細な電源設定の変更]を選択
- ③[PCI Express]→[リンク状態の電源管理]→[設定： オフ]
Q
カメラから画像を取り込むソフトウェアはありますか？
A
「ボードのデバイスドライバはどこから入手可能ですか？」を参照いただき、Aurora Imaging Library-Lite X （MIL-LITE X）をインストールします。
インストール後、Intellicamというソフトウェアを利用して、カメラからの画像を取得できます。
撮像にあたり、当社ホームページよりダウンロードできるカメラファイル（DCFファイル）をご利用ください。
Q
カメラファイル（DCFファイル）はどこから入手可能ですか？
A
当社ホームページよりダウンロードできます。ご利用のカメラのページよりダウンロードしてください。
ただし、ボードの種類にDCFファイルは異なります。詳しくは、当社までお問い合わせください。
Q
ボードとカメラ間をつなぐカメラリンクケーブルの接続箇所に指定はありますか？
A
ZebraボードのCameralink0とカメラ側のCamera Link1を接続すると、Camera Link-Base接続となります。
Camera Link-Base専用ケーブルでは、接続に方向性がありますので、ケーブルコネクタの表示どおり接続してください。
