画像検査とは？仕組み・メリット・構成を解説
ー製造ラインの品質を安定させる技術ー
1. 画像検査とは？｜製造ラインの外観検査を支える基本技術
画像検査とは、カメラで取得した画像を解析し、製品の外観や状態を自動判定する検査技術です。
主に製造ラインの外観検査工程で使用され、傷・汚れ・異物混入などの欠陥検出や、寸法・位置の確認に利用されます。
従来の製造現場では、検査員による目視検査が一般的でした。
しかし作業者ごとの判定差や長時間作業による見逃しなど、品質管理の面で課題が生じることもあります。
しかし作業者ごとの判定差や長時間作業による見逃しなど、品質管理の面で課題が生じることもあります。
特に近年は製造ラインの高速化が進み、人による検査だけで安定した品質を維持することが難しくなるケースも見られます。

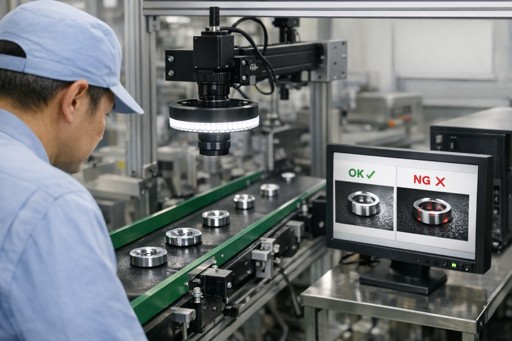

こうした背景から導入が進んでいるのが 画像検査（マシンビジョン） です。
製品をカメラで撮影し、画像処理によって自動で良否判定を行うことで、ばらつきを抑えながら安定した外観検査を実現できます。
本記事では、製造現場で画像検査が必要とされる理由と、その仕組みやシステム構成について解説します。

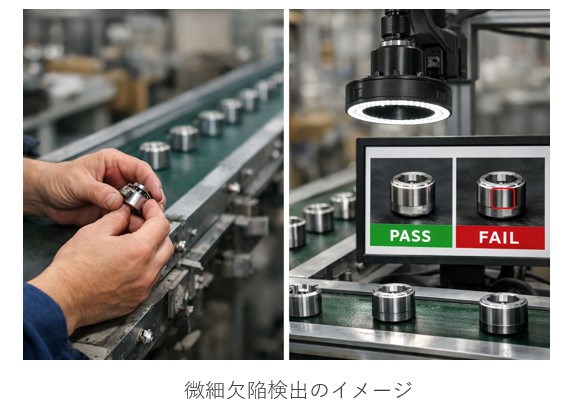

2. 画像検査が必要な理由｜目視検査との違いと課題
製造ラインでは、製品品質を維持するために外観検査が重要な工程となります。
傷、汚れ、欠け、異物混入などを検出することで、不良品の流出を防ぐことができます。
従来は検査員による目視検査が中心でしたが、次のような課題が挙げられることがあります。
・作業者ごとに判定基準が異なる
・長時間作業による見逃し
・高速ラインへの対応が難しい
こうした課題への対応手段として導入が進んでいるのが画像検査です。
画像検査では、カメラで撮影した画像をコンピュータが解析し、設定された条件に基づいて自動で良否判定を行います。
これにより、人による判断のばらつきを抑えながら、ライン速度に合わせた安定した検査が可能になります。
電子部品や自動車部品などの製造ラインでは、微細な傷や汚れを安定して検出するために画像検査が活用されるケースも多く見られます。
3. 画像検査の仕組み｜撮像・画像処理・良否判定の流れを解説
画像検査は、対象物（ワーク）を撮影し、その画像を解析することで製品状態を判断する仕組みです。

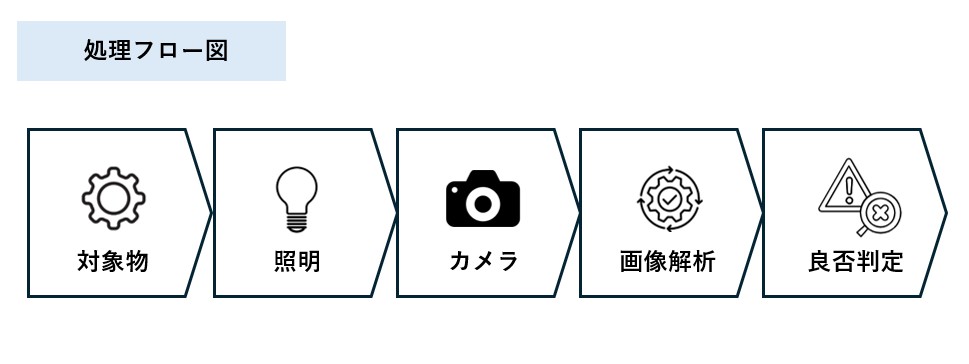

基本的な処理の流れは次の通りです。

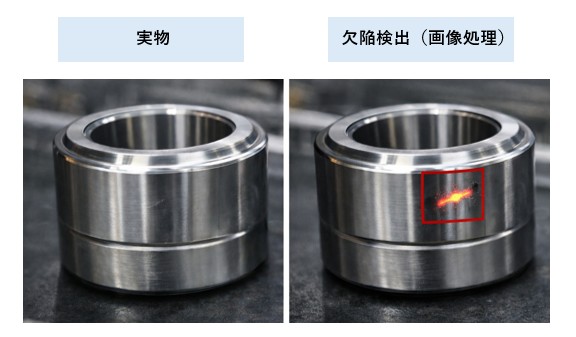

例えば、製品表面に微細な傷がある場合、人の目では見落とされることがあります。
しかし画像処理を用いることで、わずかなコントラスト差や形状の変化を検出し、異常として判定することが可能です。
このように光学技術（照明・レンズ）と画像処理技術を組み合わせることで、
微細な欠陥を安定して検出できることが画像検査の特徴です。
シーマイクロでは、こうした撮像条件や光学条件の検証を行いながら、
製造ラインに適した画像検査システムの設計を行っています。
4. 画像検査システムの構成｜カメラ・照明・画像処理の役割
画像検査システムは、主に次の要素で構成されます。
カメラ
対象物の状態を撮影し、画像データを取得します。
・エリアカメラ： 一度に対象物全体を撮影する方式
・ラインスキャンカメラ： 搬送される対象物をライン状に連続撮像する方式で、高速ラインや長尺ワークの検査に適しています。
※カメラ方式の「ラインスキャンカメラとエリアカメラの違い①ー方式選定の基本と現場での整理ポイントー」で詳しく解説しています。
レンズ
レンズは撮像範囲や倍率を決定する重要な要素です。
検査対象のサイズや必要な分解能に応じて、適切なレンズを選定する必要があります。
照明
照明は画像検査の性能を左右する重要な要素です。
照明の種類や配置によって、検出できる欠陥の種類が大きく変わります。
例えば
・表面の傷検出
・異物検出
・印刷状態の確認
など、検査目的に応じた照明設計が必要になります。
など、検査目的に応じた照明設計が必要になります。
画像処理
撮像した画像から特徴を抽出し、良否判定を行います。
代表的な処理には
・エッジ検出
・パターン認識
・位置補正
・カラー解析
などがあります。
などがあります。
シーマイクロでは、カメラや照明などの構成要素を個別に選定するだけでなく、
搬送速度やワーク形状など 実際のライン条件を踏まえた画像検査システム全体の設計 を行っています。
5. 画像検査導入のメリット｜品質安定・負荷軽減
画像検査を導入することで、製造ラインの運用にも変化が生まれます。
例えば
・検査判定のばらつきの低減
・作業者負荷の軽減
・高速ラインへの対応
といった効果が期待できます。
特に高速搬送ラインでは、ラインスキャンカメラを用いた画像検査が採用されるケースも多く、
安定した検査を実現するためには光学条件や撮像条件の最適化が重要になります。
安定した検査を実現するためには光学条件や撮像条件の最適化が重要になります。
６. 画像検査とは何かのまとめ｜仕組みと導入のポイント
画像検査は、製造ラインの品質を安定させるための重要な技術です。
本記事では
・画像検査が必要とされる理由
・画像検査の基本的な仕組み
・画像検査システムの構成
について整理しました。
検査対象やライン条件によって最適な方法は異なるため、
実際の製造ラインに合わせたシステム設計が重要になります。
実際の製造ラインに合わせたシステム設計が重要になります。
次回の記事では、画像検査によって どのような検査が可能なのか を具体的な活用例とともに解説します。
※ 本記事は一般的な検査設計の考え方を示したものです。
実際の検査性能は、ワーク特性、搬送条件、照明構成、装置仕様など複数の要因により変動します。
個別条件に合わせた最適化についてはご相談ください。
