外観検査の画像処理とは？①

製造現場では、微細な傷や欠け、色むら、異物などを確実に見つけることが求められます。

しかし目視検査では、判定がばらつきやすく、作業者の経験や体調、ラインスピードに左右されることも少なくありません。

「基準はあるが運用は人に依存している」状態は、技術的には大きなリスクです。



そこで画像処理です。

カメラで対象物を撮像し、画像を数値化することで、一定のルールに基づいて安定した判定が可能になります。

ただし、画像処理を導入すれば自動で完璧に判定できるわけではありません。

実際の現場では、対象物のばらつきや照明条件の変化など、想定外の要素が必ず出てきます。

だからこそ、仕組みを理解しながら運用する視点が重要です。

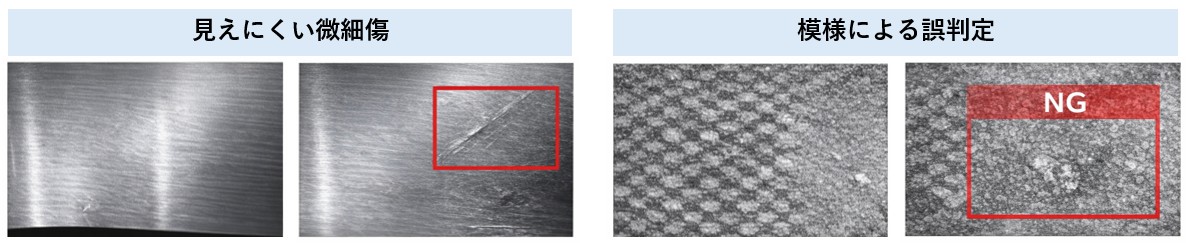

外観検査では、「見逃し」と「過検出」の両方が問題になります。
小さな傷が光の当たり方次第で見えにくくなったり、逆に正常品の模様や質感を不良と判定してしまったりすることもあります。



特に金属部品の微細な傷や、食品のわずかな色差などは、条件が少し変わるだけで見え方が大きく変わります。

ライン速度が上がる、照明が経年変化する、ロットが変わる。

こうした変化が積み重なると、判定の安定性に影響が出ます。



こうした見逃しの背景には、照明条件や判定基準の設定、撮像条件のばらつきなど、典型的な要因があります。

※詳しくは「外観検査で見逃しが起きる原因とは？①」を参照ください。



画像処理は、こうした要因を**“見える化”し、条件を整理するための手段**でもあります。
ここでポイントなのは、単にツールとして使うのではなく、現場の判断を補完する形で活用することです。

画像処理というとアルゴリズムに目が向きがちですが、実際にはどう写すかが精度の大部分を決めます。

撮像段階で情報が欠けてしまうと、その後どれだけ高度な処理をしても補えません。

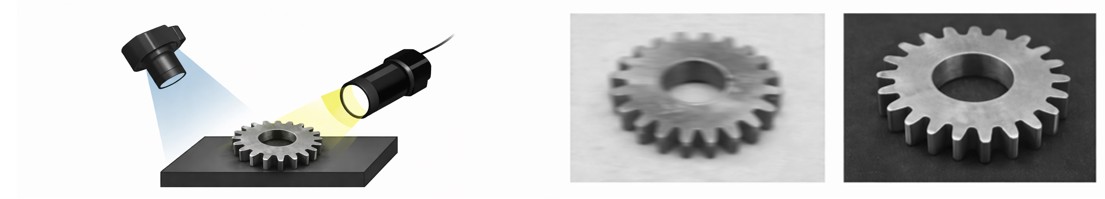

ポイントは照明とカメラ設定です。

例えば金属部品の傷検出では、照明の角度を数度変えるだけで傷が浮き上がります。逆に角度が合わないと、傷は背景に埋もれてしまいます。

シャッタースピードや解像度もライン速度に合わなければブレが発生し、わずかな欠陥は検出しづらくなります。



現場では理論どおりにいかない場面が必ず出ます。

その都度、条件を見直し、何が影響しているかを確認する。この地道な積み重ねが、安定した検査につながります。

撮像した画像には、ノイズや明るさのむらが含まれます。

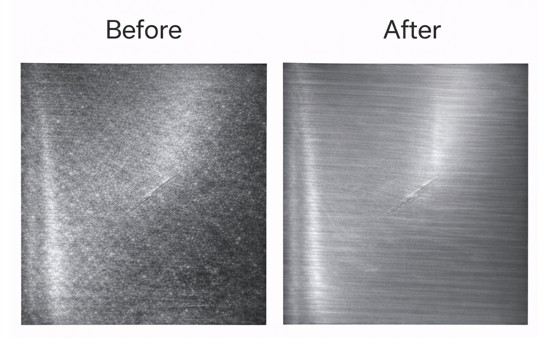

前処理では、ノイズ除去やコントラスト調整、明るさ補正などを行い、判定しやすい状態に整えます。



ここで重要なのは、やりすぎないことです。

強く処理しすぎると、本来検出すべき特徴まで失われます。

例えば微細な傷を見たいのに平滑化を強くかけると、傷そのものが目立たなくなってしまいます。



運用では、一度で最適値が決まることはほとんどありません。

条件を少し変えて確認し、結果を見ながら微調整する。

その繰り返しで精度は安定します。

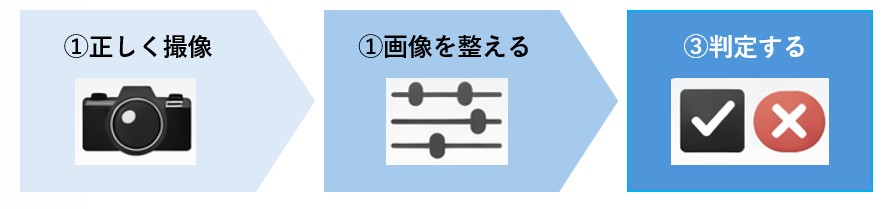

外観検査における画像処理は、



1.正しく撮像する

2.画像を整える

3.そのうえで判定する



という基本の積み重ねで成り立っています。



特別な魔法があるわけではありません。現場条件を理解し、小さな調整を重ねることで、確実に精度は向上するのです。装置を入れて終わりではなく、ラインの変化に合わせて設定を見直す。

そのプロセスそのものが、安定した外観検査を支えています。



こうして基礎を押さえておくことで安定した検査の土台ができます。

次回は、具体的な事例を交えながら、設計段階でどう安定化するかをさらに詳しく解説していきます。
