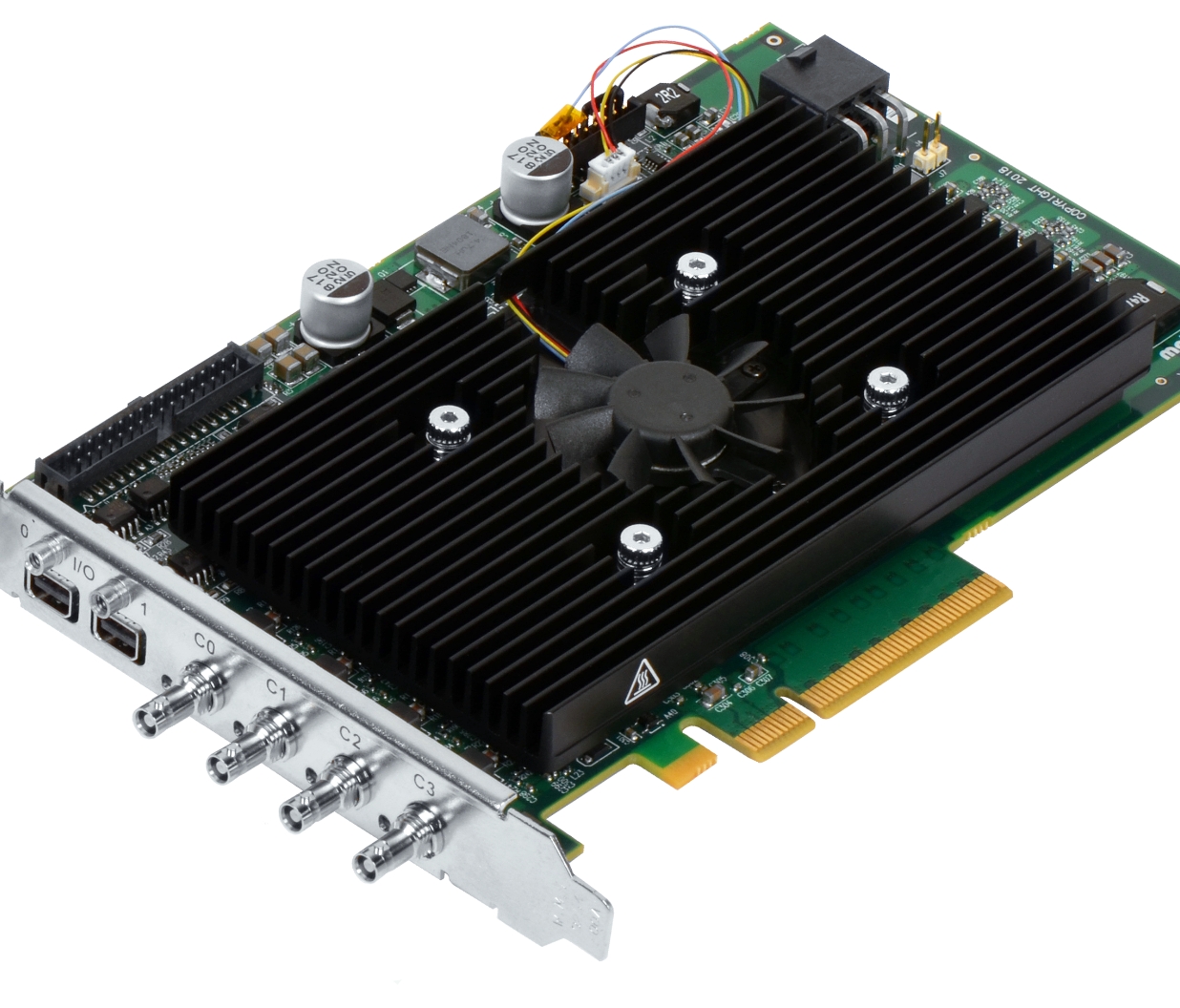

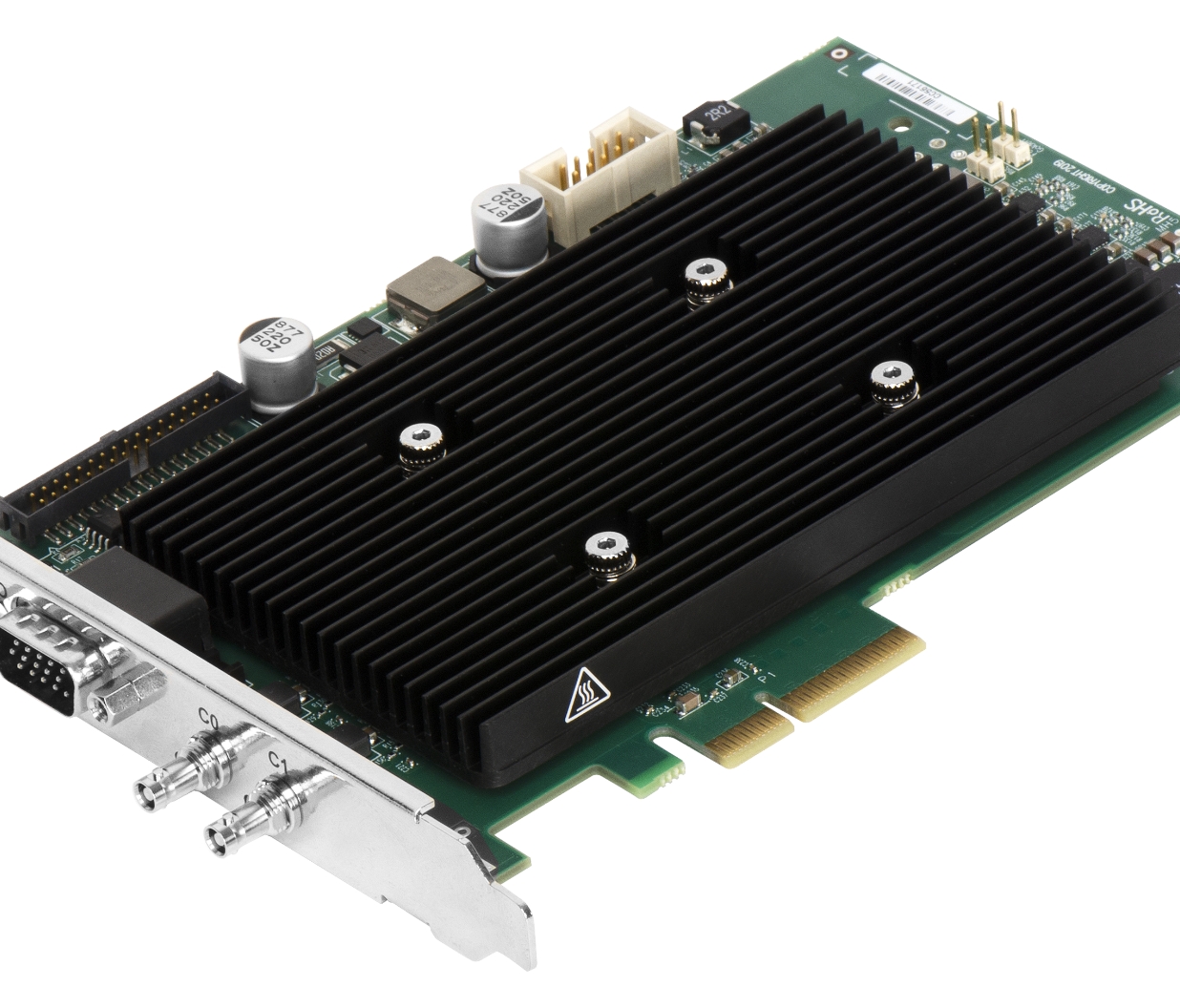

フレームグラバボード　Rapixo CXP

CoaXPress2.0対応ボード

1ch、2ch、4chのコネクタを搭載した最高峰のCXPフレームグラバボードです。

主な特徴

CoaXPress 2.0の最高速度をサポート
最大4台のカメラに接続しキャプチャ可能。さらに高速なデータレートを実現
カメラとPC間のPoCXPサポートによる配線の簡素化

製品に関する資料はこちら

リーフレットをダウンロード

Zebraスペックシートダウンロード

まずはお気軽にご相談ください！

お問い合わせはこちら

デモ機貸出のご要望はこちら

仕様
よくあるご質問

仕様表

※左右にフリックしてご覧いただけます。

Part number	RAP 1G 1C12	RAP 2G 2C12	RAP 4G 4C6	RAP 4G 4C12
Interconnect	PCIe 2.1 x4	PCIe 3.1 x4	PCIe 2.1 x8	PCIe 3.1 x8
Camera/video interface
Standard CXP	version 2.0
Matrox Rapixo CXP Configuration and connection	Single CXP-12	Dual CXP-12	Quad CXP-6	Quad CXP-12
Matrox Rapixo CXP Configuration and connection	One (1) input	two (2) input	Four (4) input	Four (4) input
Connectors	High-density BNC
Power output	PoCXP
カメラ供給用補助電源	不要		PC側電源６Pinとボード側６pinを接続
Memory
Type	DDR3 SDRAM		DDR4 SDRAM
Quantity	1GB	2GB	4GB
Image processing capabilities
Onboard look-up tables	8-/10-/12-bit support
Physical
Form factor	Half-length, full-height, PCIe add-in card
Dimensions	16.76 x 11.12 x 1.871 cm(L x W x H)
Environmental
Operating temperature	0°C to 55°C
Relative humidity	Up to 95% (non-condensing)
Certifications
Electromagnetic compatibility	FCC Class A、CE Class A (EN55032, EN55024)、ICES-003、 NMB-003 Class A、RCM Class A、KC Class A
Software
Compatible software	MIL X / Matrox Design Assistant X / GenICam™ GenTL version 1.5
Operating system support	Windows 7 (64-bit) / Windows 10 (64-bit) / Linux (64-bit)Note: MIL X only.

※詳細はSpecifications Data sheetをご確認ください

Rapixo CXPに関するよくあるご質問

ボードのマニュアルはどこから入手可能ですか？

ボードのマニュアルはZEBRAホームページから入手できます。
①下のホームページを開きます。
　https://imaging.matrox.com/en/products/hardware/resources
②入手したいマニュアルのリンクをクリックします。
③リンク先のページにて下記を実行しマニュアルを入手します。
　- 既に登録済みの場合： email アドレスを入力し[Submit]をクリックします。
　- 初めての場合：必要事項を入力し一番下の[Submit]をクリックします。

PoCXPによるカメラへの電源供給はどうすれば良いですか？

4ch仕様では補助電源を接続する必要があります。ボード側には、6Pinの電源供給用コネクタが実装されています。
PC側にて6ピンの補助電源供給口があることをご確認ください。この6Pin－6Pinを接続することでPC→ボード→カメラへと電源が供給されます。
1chと2chは、スロットからの電源供給されるため補助電源の接続は不要です。

ボードのデバイスドライバはどこから入手可能ですか？

ZEBRAホームページから入手できます。
①以下のホームページを開きます。
　https://imaging.matrox.com/en/products/hardware/resources
②Aurora Imaging Library-Lite X download のリンクをクリックします。
③リンク先のページにて下記を実行しボードのデバイスドライバを入手します。
　- 必要事項を入力し一番下の[Submit]をクリックします。

PC側で設定する項目はありますか？

ボードの認識不具合等を回避するため下記を設定ください。
①[コントロールパネル]→[電源の管理]→[選択中の電源プラン]→[プラン設定の変更]を選択
②[詳細な電源設定の変更]を選択
③[PCI Express]→[リンク状態の電源管理]→[設定：オフ]

カメラファイル（DCFファイル）はどこから入手可能ですか？

当社ホームページよりダウンロードできます。ご利用のカメラのページよりダウンロードください。
ただし、ボードの種類にDCFファイルは異なりますので、当社までお問い合わせください。

カメラから画像を取り込むソフトウェアはありますか？

「ボードのデバイスドライバはどこから入手可能ですか？」を参照いただき、Aurora Imaging Library-Lite X（MIL-LITE X）をインストールします。
インストール後、Intellicamというソフトウェアを利用して、カメラからの画像を取得できます。
撮像にあたり、当社ホームページよりダウンロードできるカメラファイル（DCFファイル）をご利用ください。
